EPM9560ARC208-20自耦变压器不只是可以降压,当次级作为输人时,也可以作为升压变压器(参照图4.1-13)。

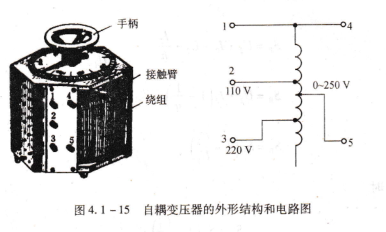

如果把自耦变压器的抽头做成是滑动接触的,就可构成输出电压可调的自耦变压器。为了使滑动接触方便可靠,这种自耦变压器的铁心做成圆环形,其上均匀分布绕组,滑动触头用碳刷构成,又叫自耦调压器。图4.1-15是这种自耦调压器的外形结构图和原理示意图,它的初级绕组的匝数Ⅳ1固定不变,并与电源接通。在初级绕组上装置一只滑动触头K,滑动触头与初级绕组的一个端点之间的绕组几就作为次级绕组。当滑动触头K上下移动时,输出端的电压tr2即可改变。

输出电压:2可以低于初级电压uI,也可以稍高于初级电压U1。

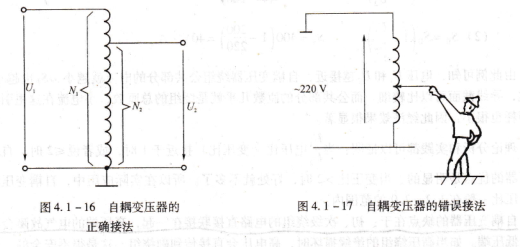

实验室中广泛使用的单相自耦调压器,输入电压为220V,输出电压可在0~250V之间调整.使用时,要求把初次的公用端接零线,如图4.1-16所示,这样使用较为安全.如果接成图4.1-17所示的线路时,次级输出电压为零时,对地仍是220V的电乐,操作者不小心碰及,会发生电击的事故。此外,自耦调压器接电源之前,一定要把手柄转回到零位.
