TSV912IYDT在使用变压器之前应先了解其铭牌参数,以便根据其额定值正确使用变压器。

额定电压UlN/U2N

原边额定电压U1N是指加到原绕组上的电源线电压,它受变压器绝缘强度和温升所限制。副边额定电压叱N是指原边加上额定电压后,副边空载时的线电压。以Ⅴ或kV表示。

变压器在使用时,受磁路和绕组所限,原边电压不允许超过额定值。

额定电流I1N/I2N

在原边加额定电压、副边加额定负载条件下,变压器长时间正常运行时,原、副边绕组通过的线电流称为额定电流。以A表示。

变压器在额定电流下运行,绝缘材料不易老化,其使用寿命很长c如果工作电流长期超过额定电流值,变压器的温升就会超过允许范围,使绝缘材料老化,大大缩短其使用寿命。

额定容量SN即额定视在功率,它是额定电压电压和额定电流的乘积。以VA或kVA表示。

对于单相变压器,可具体表达为:SN=U2NI2N

对于三相变压器,则为:SN=√3U2NI2N

式中的U1N、U2N为变压器原、副边的线电压,I1N、I2N为变压器原、

副边的线电流。额定容量表示一个变压器所具有的传输电能的能力。

一般大容量变压器的效率较高,因此额定工作时的初级和次级视在功率基本相等,所以常把原边绕组和副边绕组的容量设计得相等。当然,航空变压器一般效率不太高,所以原边绕组容童要比副边绕组大些。

额定频率FN

航空电源变压器的额定频率为FN=400KHz,地面工塑变压器的额定频率为FN=50Hz。使用时,对频率不同的变压器不能互相代用。

例如,一台115v/400Hz莳航空变压器不能用在220V/50Hz的地面电源上。由变压器的有效值表达式U≈E=4.44FNφM可知,在匝数N一定时,E、F、φM三者之间存在着制约关系。当U不变时,F和φm成反比,若F下降,则磁通φM上升。因变压器额定电压工作点都设计在磁化曲线临近饱和区,当∫降低过多使用时,φ”值增大进人高度饱和区,励磁电流会急剧增大,就可能把变压器烧坏。

反之,若升频使用时,显然磁饱和已不是主要问题,而耐压和铁损太大将不允许这样使用.

除上述额定值外,还应注意变压器的联接形式、冷却方式、允许温升及使用条件等。

变压器绕组的同名端

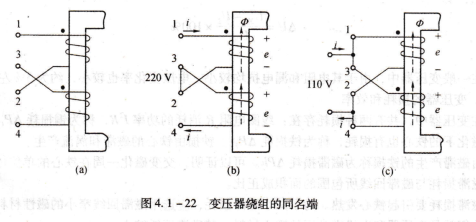

在使用变压器或其他有磁耦合的电感线圈时,要注意线嚣的正确联接。如一台变压器的原绕组有相同的两个绕组,如图4.1-22(a)中的1-2和3-4.当接到220V的电源上时,两绕组串联如图4.1-22(b)所示;当接到110V的电源上时,两绕组并联[图4.1-22(c)]。如果联接错误,如串联时将2和4两端连在一起,将1和3两端接电源,这样两个线圈的磁通相互抵消,铁心中没有磁通,绕组中也就没有感应电动势,绕组中将流过很大的电流,把变压器烧毁。
