VI-B44-IW然后,通过电流表和电压表读取数值填人下表。

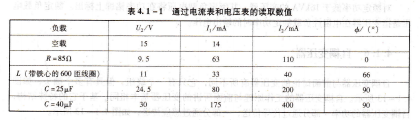

表4.1-I 通过电流表和电压表的读取数值

从上表中可以看出:

变压器空载,次级电压由公式u2=u1・n2/n1决定;

变压器的负载接电阻和电感时,其输出电压下降,且接电感时下降最大;

变压器的负载接电容时,其输出电压叱上升。

上述结论中的第一种情况在空载变压器时我们已经进行过分析,在此不再重复。而第二、三种情况正是我们现在要分析的。

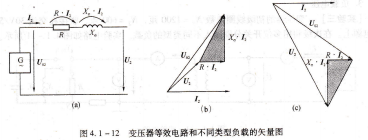

在变压器加载时,将会产生漏磁通,而漏磁通通过线圈的作用就像一个扼流圈,因此,变压器就像一个电源发生器,其内阻是由绕组的直流电阻和由漏磁通作用引起的漏电感所组成的串联电路构成,如图4.1-12(a)所示。

当加上电阻性负载时,由于漏感比较小,整个回路基本上呈电阻性,即:电流f2与电压u02之间的相位差很小。由于负载是纯电阻,所以输出电压叱与电流几同相,经矢量合成可以得到:u2、电压值只有较小的下降。

当加上电感性负载时,整个回路基本上呈电感性,即:电流几滞后于电压%2的相位角较大,由于负载是电感,所以输出电压%超前于电流几一个相位差。经矢量合成可以得出:u2电压值比接电阻时下降大。如图4,4-12(b)所示。

当加上电容性负载时,整个回路基本上呈电容性,即:电流几超前于电压u02的相位角较大,由于负载是电容,所以输出电压%滞后于电流几一个相位差。经矢量合成可以得到:u2电压值将上升。如图4.1-12(c)所示。

可见,变压器的输出电压取决于负载电流以及负载的类型。
