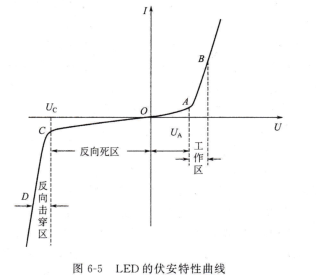

H11N1SR2MLED具有单向导电性,LED的门限电压和正常工作时的正向压降与LED的光色有关;具有非线性的伏安特性曲线,渡过的LED电流与电压不成正比.LED光通量随电流增大而增加,但不成正比,对温度第三,结温升高时,光输出减少,正向电压降低;离散性较大.LED的伏安特性曲线如图6-5所示。

OA段:正向死区。LTA为开启LED发光的电压,比如红、黄色的LED的开启电压一般为0.2~0,25V。

AB段:工作区。一般是随着电压增加电流也跟着增加.发光亮度也跟着增大。但在这个区段内要特别注意,如果不加任何保护,当正向电压增加到一定数值后,LED的正向电压会减小,而正向电流会加大。没有保护电路,会因电流增大而烧坏LED。

oC段:反向死区。LED加反向电压是不发光的(不工作),但有反向电流。这个反向电流很小,一般在几微安之内。

CD段:反向击穿区。LED的反向电压一般不要超过10V,最大不得超过15V,否则会出现反向击穿,导致LED报废。

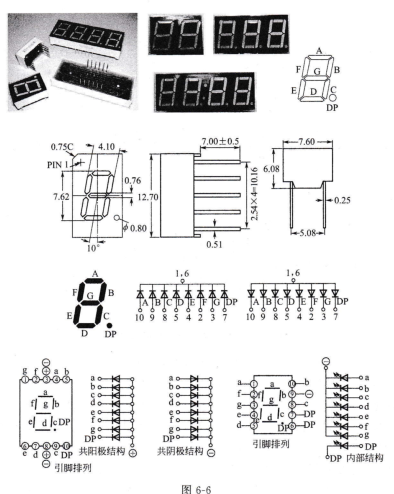

LED数码管也称半导体数码管,是目前数字电路中最常用的显示器件。数码管是一种半导体发光器件,其基本单元是LED。它是以LED作笔段并按共阴极方式或共阳极方式连接后封装而成的。数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个LED单元(多一个小数点显示);按能显示多少个“8”可分为1位、2位、4位等数码管。共阳数码管是指将所有LED的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V,当某一字段LED的阴极为低电平时,相应字段就点亮。当某一字段的阴极为高电平时,相应字段就不亮 。共阴数码管是指将所有LED的阴极接到一起形成公共阴极(COM)的数码管 。共阴数码管在应用时应将公共极COM接到地线GND上 ,当某一字段LED的阳极为高电平时 ,相应字段就点亮 。当某一 字段的阳极为低电平时 ,相应字段就不亮 。LED数码管的外形与结构如图 6-6所示。
