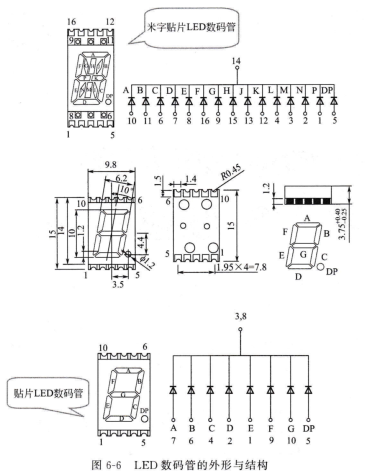

IDT72V3626L15PFLED数码管在电子仪器中常用来显示数字 、符号 ,显示清晰 ,亮度高 ,价 格便宜 ,广泛应用在各种控制系统中。 LED数码管实际上是由七个LED组成8字形构成的 ,加上小数点就是8个 。这些段分别由字母 a、b、 c、 d、 e、 f、 g、DP来表示 。当数码管特定的段加上电压后 ,这些特定的段就会发亮 ,形成所看到的文字 。常用LED数码管显示的数字和字符是0、1、 2、 3、 4、 5、 6、 7、 8、9、 A、 B、 C、 D、 E、 F。LED数码管的外形与结构如图所示.

正向压降一般为1.5--2V,额定电流为10MA,最大电流为40MA.静态显示时取10MA为宜,动态扫描显示,可加大脉冲电流,但一般不超过40MA.A--G是7个笔段电极,DP为小数点.共阳极就是把所有LED的阳极连接到共同接点COM,而每个LED的阴极分别为A、 B、 C、 D、 E、 F、G及DP(小数点),共阴极则是把所有LED的阴极连接到共接点COM,而每个LED的阳极分别为A、 B、 C、 D、 E、 F、G及DP.

LED数码管有一般亮或超亮等不同之分,也有0.5in、lin(1in=25.4mm)等不同的尺寸。小尺寸数码管的显示笔画常用一个LED组成,而大尺寸的数码管由两个或多个LED组成。

内部结构:共阴型和共阳型。

外形尺寸:“0,5”和“0,8”。

显示颜色:红色和绿色。

亮度强弱:超亮、高亮和普亮。

驱动方式,数码管要正常显示,就要用驱动电路来驱动数码管的各个笔段,从而显示数字或文字,根据数码管的驱动方式的不同,可分为静态式、动态式两类。

静态显示驱动 静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/o端口进行驱动,或者使用如BCD码二一十进制译码器译码进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/0端口多,实际应用时必须增加译码驱动器进行驱动,增加了硬件电路设计的复杂性。

动态显示驱动 数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一。动态驱动是将所有数码管的8个显示笔段“a、b、c、d、e、f、g、DP”的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/o线控制。
