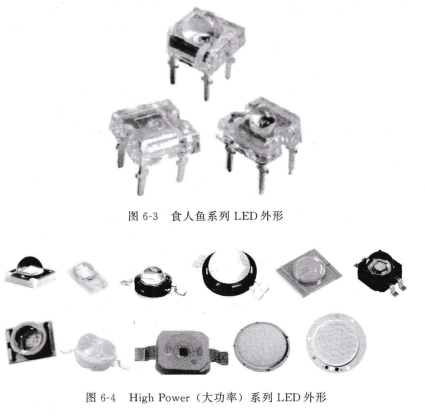

AS3933-BTST食人鱼系列 食人鱼系列封装为正方形,透明树脂封装,四个引脚,负极处有个缺脚。其散热性能和可靠性都好于普通2引脚直插式,可承受50~70mA的工作电流。食人鱼是散光型的LED,发光角度大于120°,发光强度很高,而且能承受更大的功率。食人鱼系列LED外形如图6-3所示。

High Powcr(大功率)系列 通常分为0.5W/1W/3W/5W等规格,单个1W LED即可承受300mA以上的工作电流。并输出超过1001m的光通量,结构具有多样性,产品有仿流明结构式大功率(K系列/E系列)、LIGHT-BAR(LB系列)、积成式大

功率(P系列)、F系列等。High Power(大功率)系列LED外形如图6-4所示。

LED的分类,按LED发光颜色分 按LED发光颜色分.可分成红色、橙色、绿色(叉细分黄绿、标准绿和纯绿)、蓝色等。另外,有的LED中包含两种或三种颜色的芯片。根据LED出光处掺或不掺散射剂、有色还是无色,上述各种颜色的LED还可分成有色透明、无色透明、有色散射和无色散射四种类型。散射型LED适于作指示灯用。

按LED出光面特征分 按1￡D出光面特征分圆灯、方灯、矩形灯、面发光管、侧向管、表面安装用微型管等。圆形灯按直径分为￠2mm、∮4・4mm、∮5mm、∮8mm、∮10mm及∮20mm等。国外通常把∮3mm的LED记作T-1;把￠5mm的记作T-1(3/4);把￠4.4mm的记作T-1(1/4)。由半值角大小可以估计圆形发光强度角分布情况。从发光强度角分布图来分有三类。

高指向性。一般为尖头环氧封装,或是带金属反射腔封装,且不加散射剂。半值角为5°~20°或更小,具有很高的指向性,可作局部照明光源用,或与光检出器联用以组成自动检测系统。

标准型。通常作指示灯用,其半值角为20°~45°。

散射型。这是视角较大的指示灯,半值角为45°~90°或更大,散射剂的量较大。

按LED的结构分 按LED的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。

按发光强度和工作电流分 按发光强度和工作电流分有普通亮度的LED(发光强度<10mcd),超高亮度的LED(发光强度)100mcd),发光强度在10~100mcd间的高亮度LED。一般LED的工作电流在十几毫安至几十毫安,而低电流LED的工作电流在2mA以下(亮度与普通LED相同)。

LED伏安特性,LED是一种可发光的二极管,除了具有发光特性外,还具有普通二极管的特性。LED的伏安特性曲线可以划分为正向特性区、反向特性区和反向击穿区。
