RBM43DRAH压敏电压的计算 。压敏电压的计算公式如下 :UN=U1mA=KUAc式中,K为与电源质量有关的系数 ,一般取 K=2~3,电源质量较好的城市可取小些 ,电源质量较差的山区或农村可取大些 ;UAc为交流电源电压有效值 。对于220~240V交流电源防雷器 . 应选择电压为470~620V的压敏电阻较合适 。选择电压高一点的压敏电阻 ,可以降低故障率 ,延长使用寿命 ,但残压会增大 。

b.标称放电电流的计算 。压敏电阻的标称放电电流应大于要求承受的浪涌电流或每年可能出现的最大浪涌电流 。标称放电电流应按照压敏电阻浪涌寿命次数定额 曲线中冲击10次以上的数值进行计算 ,约为最大冲击通流量的30%(即 0,3IP)左右 。

c.压敏电阻的并联 。当一个压敏电阻满足不了标称放电电流的要求时 ,应采用多个压敏电阻并联使用 。有时为了降低限制电压 ,即使标称放 电电流满足要求也采用多个压敏电阻并联 。并联压敏电阻使用的 ,必须严格挑选参数一致的进行配对 ,以保证电流均匀分配 。

电源防雷设计中还要考虑各个地 方的电源质量差别、雷击频度的差别、被保护设备的安装使用情况和冲击耐受能力等的不能用一个公式照搬照套。 设计好的防雷保护装置必须在现条件下或尽可能接近真实情况的模拟条件下进行试验验证。成电源短降而起火 ,T般情况下 ,压敏电阻上串联一个温度保险管。 当压敏电阻失效时 ;产生的热量 把温度保险管熔断 ;使失效的压敏电阻与电路分离 ,确保设备的安全。 同时也可采用压敏电阻与陶瓷气体放电管串联使用,正常工作时 ,陶瓷气体放电管不导通 ,压敏电阻没有漏电流 ,可以大大延长使用寿命。 受浪涌冲击时 ,陶瓷气体放电管最先击穿 ,由压敏电阻限制浪涌电压 ,总的残压为两者之和 ,略有增大 (几十伏 )。冲击之后 ,由于压敏电阻限制了电流 ,放电管不能维持导通而 熄弧 ,恢复为正常工作状态 ;当压敏电阻短路失效后 ,陶瓷气体放电管因流过 很大的工频电流也会很快失效 ,失效模式绝大多数是开路 ,不容易引起火灾。

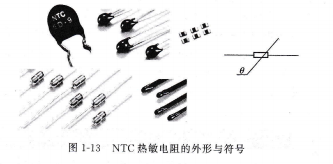

3)热敏电阻 热敏电阻是指电阻值随温度变化而变化的电阻。 热敏电阻分为 NTC热敏电阻和PTC热敏电阻两种 。NTC热敏电阻是一种以过渡金属氧化物为主要原材料经高温烧结而成的半导体陶瓷组件 .它具有非常大的负温度系数 .电阻值随环境温度或因通过电流而产生自热而变化 ,即在一定的测量功率下 ,电阻值随着温度上升而迅速下降 。利用这一特性 ,可将NTC热敏电阻通过测量其 电阻值来确定相应的温度 ,从 而达到检测和控制温度的目的。主要应用在小家电 (电饭煲 、电磁炉 、电压力锅)、计算机主机板 、充电器 、空调设备 、汽车电子等设备中。NTC热敏电阻的外形与符号如图1-13所示 。

为路中NTC热敏电阻的外形与符号，为了避免电子电路中在开机的瞬间产生 的浪涌电流 ,在电源电接—个功率型NTC热敏电阻器 ,能有效地抑制开机时的浪涌电流 ,并且在完成抑制浪涌电流作用以后 ,由于通过其电流的持续作用 ,功率型NTC热敏电阻器的电阻值将下降到非常小的程度 ,消耗的功率可忽略不计 ,不会对正常的工作电流造成影响 ,在源回路中使用功率 型NTC热敏电阻器 ,是抑制开机时的浪诵 ,以保证电子设备免遭破坏最为简单有效的办法。

① NTC热敏电参数

a.零功率电阻值 。指在规定的温度下测得的热敏电阻器的直流电阻值 ,一般情况下是指25℃ 。

b,B常数 。反映热敏电阻的电阻值随着温度变化而变化敏感 程度的指数 。B常数越高热敏电阻的热敏感程度就越高 。

c.热耗散系数 。指热敏电阻耗散功率的变化与相应的温升值之比。

d.时间常数 。表示热敏电阻热性能反应程度 的常数 。热敏电阻自热后冷却其温度上升的 63.2%所需要的时间即热敏电阻阻值变化63.2%所需要的时间。一般情况下是指从25℃上升至 85℃再下降所需要的时间 。

e.最大稳态电流 。指热敏电阻能够连续施加电流的最大值 。

f.残余电阻值 。残余电阻值是热敏电阻通电时所消耗的功率的大小 ,最大电流相同的情况下残余电阻值越小消耗的功率就小 ,热敏电阻温度升得就越少 .热敏电阻就越好 。

g.最大允许电容容量 。指在负载状态下 ,与 一个热敏电阻连接的电容器的最大允许 电容量 。 ② NTC热敏电阻的选用负温度系数热敏电阻 ,一般用在电子产品中作为微波功率测量 、温度检测 、温度补偿 、温度控制及压等 。选用时应根据电路设计 的要求 ,选择合适的类型及型号 。
