DF40HC(3.0)-30DS-0.4V(51)光敏电阻特点a,光谱响应范围宽 。尤其对红光和红外辐射有较高的灵敏度 。

b,所测的光强范围宽 。

c,灵敏度较高 。

d,工作电流大 ,可达数毫安 。

e,偏置电压低 ,无极性之分 ,使用方便 。

2)压敏电阻压敏电阻 (Voltage Dependent Resistor,简 写 为 “VDR” )是指在一定电流电压范围内电阻值随电压而变或者说是电阻值对电压敏感器件 。现在大量使用的是氧化锌 (Zno)压敏电阻。其外形和电路符号如图1-12所示。

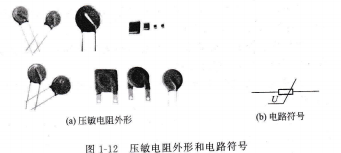

(a)压敏电阻外形

(b)电路符号图1-1压敏电阻外形和电路符号 压敏电阻是一种具有瞬态电压抑制功能的元件 ,工作时可 以对IC及其他设各的电路进行保护 ,防止因静电放电、浪涌及其他瞬态电流 ,主要是雷击而造成对它们的损坏 。压敏电阻都是并接于被保护的IC或设各电路两端 ,当电压瞬间高于某一数值时 ,压敏电阻阻值迅速下降 ,导通大电流 ,从而保护IC或电气设备 。当电压低于压敏电阻工作电压值时 ,压敏电阻器阻值极高 ,近乎开路 ,不会影响器件或电气设各的正常工作 。

① 压敏电阻的参数

a.压敏电压UN(UlmA)。 通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压 ,这个电压就称为压 敏电压UN。 压敏电压也常用符号U1mA表示 。压敏电压 的误差范围一般是±10%。

在试验和实际使用中 ,通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。

b,最大持续工作电压Uc。 最大持续工作电压是指压敏电阻能长期承受的最大交流电压 (有 效值 )trAc或 最大直流电压Urx。 一般情况下UAc≈ o,64比 mA,trDc≈0,83U1mA。

c.通流量IP。 通流量是指压敏电阻能够承受的8/20us波 的最大冲击电流峰值 。 Φ0 “能够承受”的含义是 ,冲击后压敏电压的变化率不大于 10%。

现行的数据手册中通常都给出了冲击1次的IP值 。

d.最大钳位电压 。规格书中给出的最大钳位电压值是指给压敏电阻施加规定的8/2ous波冲击电流 rx(A)时压敏电阻上呈现的电压 。 实际使用中,压敏电压越高,施加的冲击电流越大,限制电压

(或称残压 )就越高,可从产品给出的U-l曲线上查到。

e.额定能量 (最大能量 )E。 额定能量是指压敏电阻能够承受规定波形的冲击电流冲击一次的最大能量 (冲击后压敏电压的变化率不大于10%)。

f.额定功率 (最大平均功率 )Pm。 额定功率是指压敏电阻在室温下 ,连续承受多次冲击 ,且各次冲击之间间隔时间较短 ,因而有热积累效应的情况下 ,能够承受的最大平均功率 。尽管压敏电阻能承受很大的脉冲功率 ,但能承受的平均功率却很小 。

g.静态电容量 。静态电容量是指压敏电阻两电极间呈现的电容 ,在几皮法至几百纳法的范围内。体积越小 ,压敏电压越高 ,电容越小 。

h.漏电流 。漏电流是指给压敏电阻施加最大直流电压UDc时流过的电流 。在它的稳验后或在高温条件下其变化率不超过一倍,即认为是稳定的。

i,非线性指数α。非线性指数是指电压的变化对电流的影响能力 。α越大表明电压的变化对电流的影响能力越大 ,非线性特性越好 。② 压敏电阻的选用压敏电阻的选用 ,一 般选择标称压敏电压叽mA(UN)和通流容量两个参数 。

a.压敏电压 。即击穿电压或阈值电压 ,指在规定电流下的电压值 ,大多数情况下指用1mA直流电流通人压敏电阻器时测得的电压值 ,其产品的压敏电压范围为10~9000V不等 。

b.通流容量 。即最大脉冲电流的峰值 ,是环境温度为 25℃ 情况下 ,对于规定 的冲击电流波形和规定的冲击 电流次数而言 ,压敏电压的变化不超过±10%时的最大脉冲电流值 。 ③ 压敏电阻的使用压敏电阻一般并联在电路中使用 ,当电阻两端的电压发生急剧变化时 ,电阻短路将电流保险丝断 ,起到保护作用 。压敏电阻在电路中 ,常用于电源过压保护和稳压 。电源防雷的可靠性 、安全性在很大程度上取决于压敏电阻。
