PTC是指在某一温度下电阻急剧增加 、具有正温度系数的热敏电阻现象或材料 ,可用来制作专门恒定温度传感 器 。PTC热敏电阻是一种具有正温度系数变化的热敏元件 ,在达到某一特定温度 前 ,电 阻值随温度升高而缓慢下降 ,当超过这个温度时 ,其阻值急剧增大 。这个特定温度点称为居里点 ,居里点可通过改变其材料中各成分的比例而变 化 。PTC热敏电阻在家电产品中被广泛应用 , 如彩电的消磁电阻 、电饭煲的温控器等 。PTC热敏电阻的外形如图1-14所示 。

PTC热敏电阻发热元件是现代以至将来高科技尖端之产品。 它被广泛应用于轻工 、住宅 、交通 、航天 、农业 、医疗 、环保 、采矿 、民用器械等 ,它与镍 、铬丝或远红外等发热元件相 比,具有如下优点 。

a.特殊功能 (恒温 、调温 、 自动控温 )。 当在PTC元件施加交流或直流电压升温时 ,在居里点温度以下 ,电阻率很低 ;当一旦超越居里点温度 ,电阻率突然增大 ,使其电流下降至稳定值 ,达到自动控制温度 、恒温目的。

b.安全可靠 。PTC元件发热时不发红 ,无明火 ,不易燃烧 。

PTC元件周围温度超越限值时 ,其功率自动下降至平衡值 ,不会产生燃烧危险。

c.省电。PTC元件的能量输人采用比例式 ,有限流作用 ,比镍铬丝等发热元件的开关式能量输入节省电力 。

d.寿命长 。PTC元件本身为氧化物 ,无镍铬丝之高温氧化弊端 ,也没有红外线管易碎现象 ,寿命长 。

c.结构简单 。PTC元件本身自动控温 ,不需另加自动控制温度线路装置 。

f,电压范围广 。PTC元件在直流6~36V和交流110~240V下使用 。

 ① 自动消磁用PTC热敏电阻自动消磁用PTC热敏电阻目的是为了消除彩管阴罩 、防爆 环剩磁及地磁等杂散磁场对彩 色画面的影响 ,现已成为彩色电视机 、彩色显示器的重要元件之一 。 自动消磁用PTC热敏电阻的外形如图1-15所示 。

 ② 电子式温度控制器电子式温度控制器是采用电阻感温的方法来测量的.一 般采用白金丝 、铜丝 、钨丝以及热敏电阻为测温电阻 ,图1-15自动消磁各有优点 。家用空调的传感器大都是以热敏电用PTC热敏阻式为主 。 电阻的外形 热敏电阻式温控器是根据惠斯登电桥原理制成的 ,有4个热敏电阻分别为 R1、 R2 R3 R4,当热敏电阻R1的阻抗大小随周围温度的上升或下降而改变 ,使平衡受到破坏 ,AC之间有输出电流 。在设计成温控器时 ,可以通过选择适当的热敏电阻来改变温度调节范围和工作温度 。

③ 热敏电阻应用

a.电路控制及传感器中的应用 。如开水壶 、电热水器 、电热毯 、 日光灯 、节能灯 、取暖器 、延迟器 、压缩机 、彩电、彩显 、电子镇流器 、程控交换机 、电子元件老化台等 。

b.电热器具中的应用 。如暖风机 、暖房机 、干燥机 (柜 )、 滚 筒干衣机 、干手器 、吹风机 、卷发器 、电饭煲 、暖手器 、高压锅 、 消毒柜 、封 口机等 。

c,汽车中的应用 。如混合加热器 、低温启动加热器 、燃料加热器 、燃油液位指示器 、发动机冷却水温度检测表等 。

下午学技能 电阻器的检测

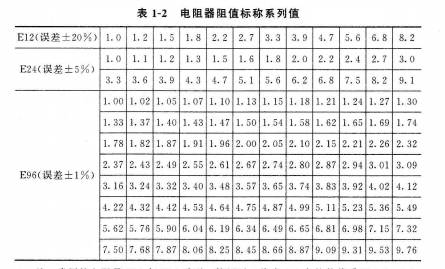

(1)电阻的参数 ① 外形尺寸 指 电阻 的外观结构及 主要外形尺寸 (引 脚 、管 芯)。 在这所讲到外形尺寸实际就是 电阻的封装 。 ② 标称阻值和允许误差 电阻上所具有 的电阻值 叫作标称阻值 。不同类型的电阻 ,阻值范围不同 ,不 同精度的电阻其阻值系列 亦不同。常用的标称电阻值有 E12、 E24、 E96系 列 (不常用的有E6、 E48),如表 1-2所示 。实际阻值与标称阻值的相对误差称 为允许偏差 。常用的精度有 ±5%、 ±10%、 ±20%,精密电阻精度要求更高 ,如 ±2%、 ±1%和 ±0.5%~± 0.001%等 。
