11K5028-KCNB常用的电阻是E24与E96系列。使用时,将表1-2中的数值乘以100,101.

102,103.一 直到10″ (″ 为整数)称为系列阻值。如E21系列中的1,0就有 1Ω 、10Ω 、100Ω 、 lkΩ 、10kΩ 、 100kΩ 、 1MΩ 、10MΩ 等。

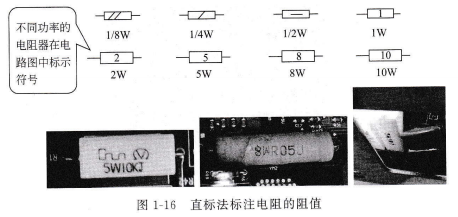

③ 标称功率 元件的额定功率 ,它决定了相同阻值可以承受的不同电流 ,与环境温度有关。额定功率指电阻器在交 、直流电路中长时间连续工作不损坏或不显著改变其性能所允许消耗的最大功率 。并不是电阻器在电路中工作时一定要消耗的功率 ,而是电阻器在 电路工作中所允许消耗的最大功率 。

④ 额电压与最高工作电压按额定功率和标称电阻的乘积开方而得到的电压称为额定电压 。对于额定功率一定的电阻器 ,额定电压随阻值增大而增大 ,上升到一定值后 ,不允许再随阻值增大而上升 ,这个电压就是最高工作电压 。

电阻的工作电压超过最高工作电压,电阻器可能烧毁或产生极间弧和击穿现象。

⑤噪声电动势 噪声电动势是产生于电阻器中的一种不规则的电压起伏 。噪声 的量值是uV/v,即电阻器的工作电压为1V时噪声电压的大小 (以 uV计 )。 噪声 电动势分为热噪声和电流噪声 。

热噪声是由于电子在导体中的无规则热运动而形成 。经放大后可以测出噪声电压 ,也可变成声音 ,是一种不可抑制的物理现象 。

电流噪声是由于导体中通过电流时 ,导体颗粒与导电颗粒之问不断发生碰撞 ,产生机械振荡 ,使颗粒之间的接触电阻不断变化的结果 。电阻器两端加上直流电压时 ,电流将被直伏的电阻所调制 , 产生一个不规则的交变电压分量 ,就是 电流噪声电压 。

热噪声仅与温度和电阻值有关 ,而与电阻器的材料 、结构、 导体形状 、 导体中的电流值没有关系。

电流噪声与材料、结构及外加直流电压有关 ,可以通过改料的表面光洁度 、减小导体材料的粒度等改善。

线绕电阻器只有热 噪声 ,金属膜与炭膜电阻器存在两个噪声

数值标示法 主要用于贴片等小体积的电阻 。数值标示法标示的电阻 ,如图1-17所 示 。 ① 三位数表示法前两位表示有效数字 ,第三位数表示有效数字后 “0” 的个数 ,阻值单位为欧姆 (Ω )。 如 “223” 表 示22000Ω 。误差范围一般是J级 (± 5%),一般在贴 电阻0603封装上比较常见 。

用三位数字表示元件的称值 , 左至右 ,前两位表示有效数

② 四位数表示法前三位表示有效数字 ,第四位数表示有效数字后 “0” 的个 数 ,阻值单位为欧姆(Ω )。 如 “1001” 表 示1000Ω 。误差范围一般为±1%,一 般在贴片电阻0805封装上比较常见 。如472表示47×102Ω (即 ⒋7kΩ ),104则 表示100kΩ ,R22表示0.22Ω ,122表示1200Ω (1,2kΩ )、 1402表示 14000Ω

(14kΩ ),R22表 示 0.22Ω 。
