M3TKK-2418J贴片电阻阻值小于10Ω时用R代替小数点表示,0~10Ω贴片不同功率的电阻器在电路图中电阻阻值表示为×RX,R× ×。

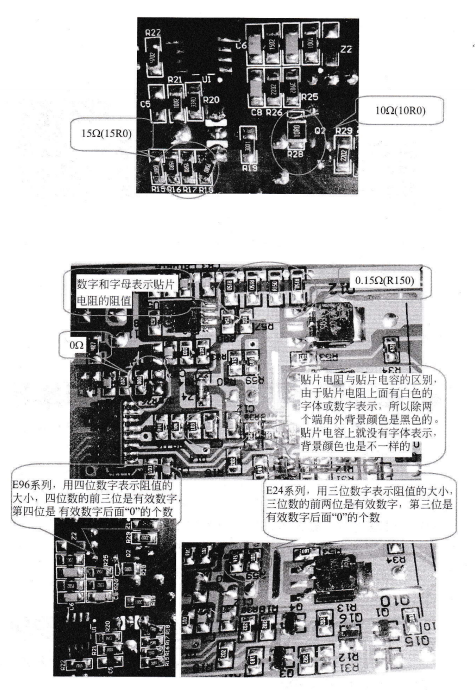

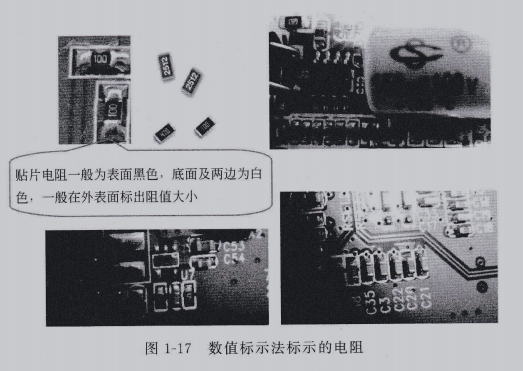

贴片电阻的阻值一般标注在电阻体表面上 ,其阻值代码规则为两位有效数字+零的个数 (E24系列 )、三位有效数字+零的个数(E96系 列)。

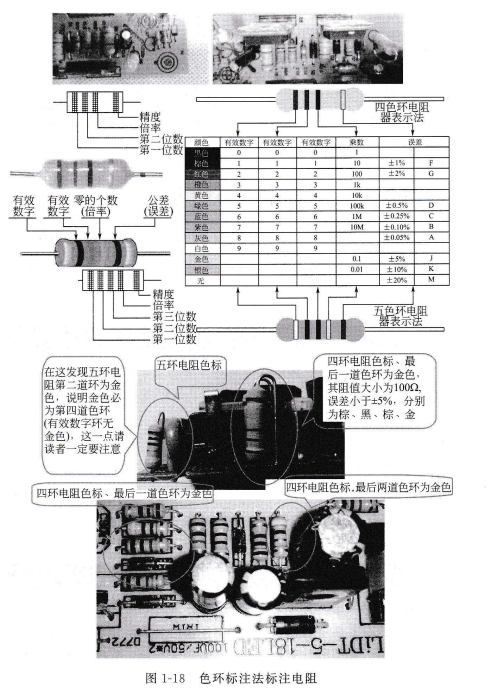

3)色环标注法目前 ,电子产品广泛使用色环标注法标注电阻 。主要是在装配 、调试和修理过程中 ,可以看清色环 ,读出阻值 ,这样可以方便使用 、调试和修理 。普通的色环电阻器用四环表示 ,精密电阻器用五环表示 ,一般来说 ,紧靠电阻体色环为第一环 ,露出电阻体本色较多的为末环 。如图1-18所示 。

从数量级来看 ,大体上可把它们划分为三个大的等级。如第三环颜色(倒数第 2个颜色)为 金、黑、棕色是欧姆级的 ;红色是千橙色、黄色是十千欧级的 ;绿 色是兆欧级 ,蓝色则是十兆欧级的。
