3030255贴片电阻最常用的阻值系列是E24、 E96系 列 ,设计者应选择接值的标称值的贴片电阻 ,在 E24、 E96系列中选择。 贴片电一般都较小 ,选取贴片电阻时要留有一定的余量 ,必要时采率设计。 在设计PCB板中设计贴片电阻焊盘时 ,一定要注尺寸公差。

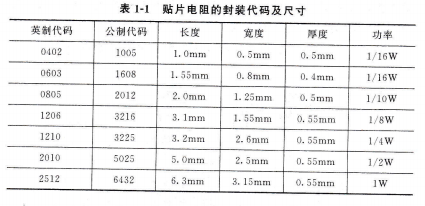

贴片电阻有0402、 o6o3、 o8o5、 12o8、 121o、 2512六种尺寸规格 ,其中不同尺寸的贴片电阻的额定功率是不同 的 ,尺寸对 额定 功率 起 着 决 定 性 作 用 。贴片电阻常用尺寸规格是0402、 o6o3、0805。 贴片电阻的精度比较高 ,常用的贴片电阻系列是E24系列及E96系列 。贴片电阻的主要电性能指标有标称阻值及偏差 、额定功率 、最大工作电压 。

1 金属膜电阻、金属氧化膜电阻、炭膜电阻噪声电动势较大, 一般在前置放大电路中不使用。

2 线绕电阻器采用特殊的合金线绕制而成,不宜在高频电路中使用，但在低频电路中仍可使用,是因温度 系数极小,阻值最为稳定 。

3 炭膜电阻器、金属膜电阻器都具有较好的温度特性,主要应用于稳定性要求较高的场合。

4 对于接收电路的高放级、高增益的前置放大级等电路,应该选用金属膜与炭膜电阻等低噪声电阻。

(10)敏感电阻器敏感电阻器是指对外界温度、电压、机械力 、光强、湿度、磁通密度、气体浓度等物理量反应敏感的电阻元件。在这主要介绍光敏电阻 、压敏电阻及热敏电阻 。

1)光敏电阻 光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变 的电阻器 ;人 射光强 ,电阻减小 , 人射光弱 ,电阻增大 。光敏电阻器通常由光敏层 、玻璃基片 (或 树 脂防潮膜)和电极等组成 。通常将金属的硫化物 、硒化物和碲化物等半导体采用涂敷 、喷涂 、烧结等方法在绝缘衬底上制作很薄的光 敏电阻体及梳状欧姆 电极 ,在光敏材料 的梳状欧姆 电极两端装上电 极引线 ,就构成光敏 电阻。其外形和电路符号如图 1-11所 示 。光 敏电阻目前主要应用于各种 自动控制电路 、家用电器及各种测量仪器中。

由光敏电阻 ,主要用于各种光电控 制 系统 。 抗光敏电阻的阻值可达1,5M Ω 以上。 阻值可小至1kΩ 以下。

① 光敏电阻的主要参数

a.亮电阻 (单 位 :kΩ )。 亮电阻是指光敏电阻受到光照射时的电阻值 。

b,暗电阻 (单 位 :MΩ )。 暗电阻是指光敏电阻在无光照射 (黑 暗环境 )时 的电阻值 。

c.最高工作电压 (单 位 :V)。 最高工作电压是指光敏电阻在额定功率下所允许承受的最高电压 。

d.亮电流 (单 位 :mA)。 亮电流是指光敏电阻在规定的外加电压下受到光照射时所通过的电流 。

e.暗电流 (单 位 :mA)。 暗电流是指在无光照射时 ,光敏电阻在规定的外加电压下通过的电流。

f,时问常数 (单 位 :s)。 时间常数是指光敏电阻从光照跃变开始到稳定亮电流的63%时 所需的时间。

g.电阻温度系数 。电阻温度系数是指光敏电阻在环境温度改变1℃ 时 ,其电阻值的相对变化 。

h.灵敏度 。灵敏度是指光敏 电阻在有光照射和无光照射时电阻值的相对变化 。 ② 工作原理在黑暗环境里的光敏电阻 ,其电阻值很大 。 当受到光照时 ,由光照产生电子一空穴中和了半导体材料中载流子的数目,使其电阻率变小 ,从而造成光敏电阻阻值下降 。 光照愈强 ,阻 值愈低 。人射光消失后 ,由光子激发产生的电子一空穴对将 复合 ,光敏电阻的阻值也就恢复原值 。在光敏电阻两端的金属电极加上电压 ,其中便有电流通过 ,受到一定波长的光线照射时 ,电流就会随光强的增大而变大 ,从而实现光电转换 。
