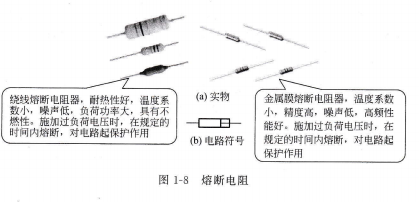

DJT14F11-35JN熔断电阻 熔断电阻叉称为保险丝电阻 ,是一种具有电阻器和熔断器双重作用 的特殊元件 ,当电路出现故障.通过熔断电阻的功率超过其额定功率时 ,熔断电阻会在规定时间内断开电路 ,从而达到保护电路中其他元器件的作用 。熔断电阻器可分为可恢复式熔断电阻器和一次性熔断电阻器两种 。其外形和电路符号如图 1-8所示。

熔断电阻是近几年来才采用的一种新型元件 ,它集电阻器与熔断器 (保险丝 )于一身 ,平时具有电阻器的功能 ,当通过电阻的电流出现异常或过电流时,熔 断电阻立即熔断 ,保护了电路中的其他重要元器件。 不可复式保险电阻 (一 次性熔断电阻器 ),其外形与普通金属膜电阻相似。 工作时当因过载引起温度上升 ,同时达到某一温度时 ,涂有熔断料的异电膜层或绕组线匝就自动熔断使电路断开。 不可复式保险电阻可以直接 在 PCB板上安装 ,安装时应悬空 5~10mm。 有线绕型、炭膜型、金属膜型、氧化膜型和化学淀积膜型几种。

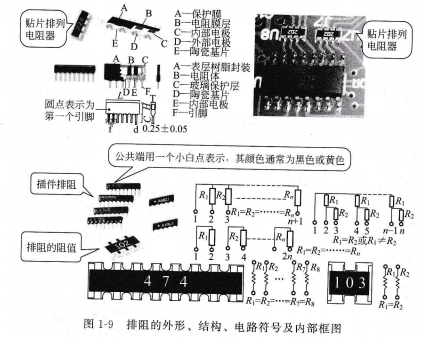

(8) 排阻 排阻就是若干个参数完全相同的电阻 ,将它们的一个引脚都连到一起 ,作为公共引脚或公共端 ,其余引脚正常引出。有插件排阻和贴片排列电阻器两种 。其外形 、结构 、电路符号及内部框图如图1-9所示 。

如果一个排阻是由N个电阻构成的,其就有N+1只引脚 .一般来说排阻最左边 的那个引脚是公共引脚 ,一 般用一个白色点标出来 。

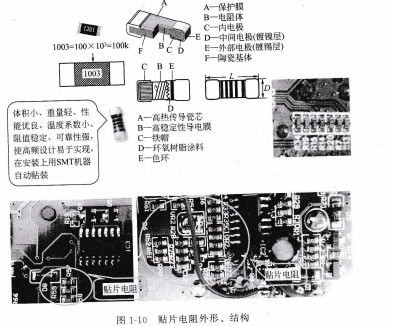

贴片电阻 贴片电阻 (SMD Resistor),是 金属玻璃釉电阻器中的一种 , 由基板 、电阻膜层 、电极 、保护介质 四部分组成 。是将金属粉和玻 璃釉粉混合 ,采 用丝 网印刷法印在基板上制成 的电阻器 。其封装有0201(英 制 表 示 法 )、 o4o2、 o603、 o8o5、 12o6、 121o、 2o10、2512 (0603、 1oo5、 16o8、 2o12、 3216、 3225、 5o25、 6432)。 —其外形 、结构如图 1-1o所示 。 目前应用最广的贴片电阻的尺寸代码 是 08o5及12o6,并且逐步有趋势 向 06o3发 展 ,o4o2和 02o1两种封装常用于集成度较高的产品中。贴片电阻的封装代码及尺寸 ,如表1-1所示 。贴片电阻有5种参数 ,即尺寸 、阻值 、允差 、温度系数及包装 。

贴片电阻中的零欧电阻在 电子电路应用很广 ,使用时要注意各尺寸贴片电阻允许的额定电流。7o℃环境温度下通过电流为0,5A的尺寸代码是0402,电流为 1A的尺寸代码是0603、0805、1208,电流为2A的尺寸代码是2010、2512。 零欧电阻本质上相当于跳线 ,在SMT设计中贴片零欧电阻应用很广泛 .给设计者带来了极大的方便 。
