LPC1343FBD48炭膜电阻器外表常涂成绿色或橙色 ,可在70℃的温度下长期工作 ,应用在收录机 、 电视机等些电子产品中。

(2)金属膜电阻 (RJ)

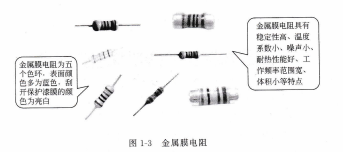

金属膜电阻是在真空中加热合金 ,合金蒸发 ,使瓷棒表面形成一层导电金属膜 ;刻 槽和改变金属膜厚度可以控制阻值 。其外形如图1-3所示 。

① 电子电路设计中一般常用的电阻为炭膜电阻或金属膜 电阻。

②金属膜电阻与炭膜电阻分辨,在 表面看不出来,只 有将 电阻 外表的漆刮去才能分辩。 炭膜电阻的电阻体为黑色,金属膜电阻的电阻体为白色。

3)金属膜电阻外表常涂成红色 ,稳定性好于炭膜电阻 ,且体积远小于同功率的炭膜电阻 ,适用于稳定性和可靠性要求较高的场合 ,如各种仪器仪表中。

(3)金属氧化膜电阻 (RY)

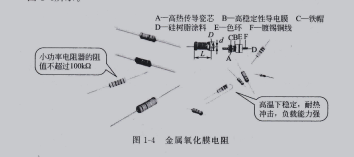

金属氧化膜电阻是由能水解的金属盐类溶液 (如四氯化锡和三氯化锑)在炽热 的玻璃或陶瓷的表面分解沉积而成 。其外形如图1-4所示 。

A一高热传导瓷芯 B—高稳定性导电膜 C一铁帽

D-— 硅树脂涂料 E—色环 F—镀锡铜线

金属氧化膜电阻器的耐压高、耐热性好 ,最高可达200℃ ,可以与金属膜电阻器替换使用 ,其缺点是长期工作时的稳定性稍差。

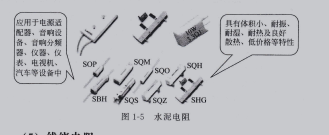

(4)水泥电阻水泥电阻是将电阻线绕在无碱性耐热瓷件上 ,外面加上耐热、 耐湿及耐腐蚀之材料保护固定并把绕线电阻体放人方形瓷器框内, 用特殊不燃性耐热水泥充填密封而成。其外形如图 1-5所示。

(5)线绕电阻 线绕电阻是用康铜 、锰铜或镍铬合金丝绕在陶瓷骨架上而制成

的一种电阻器 .表面有保护漆或玻璃釉 。电阻丝一般采用一定电阻率的镍铬 、锰铜等合金制成 ,绝缘骨架一般采用陶瓷 、塑料 、涂覆绝缘层的金属骨架 。其外形如图1-6所示 。

(6)玻璃釉电阻 (RI)

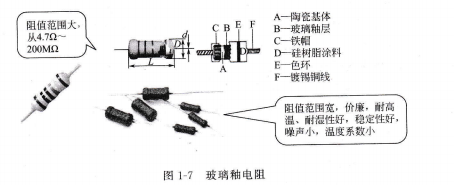

玻璃釉 电阻又称为厚 膜 电阻 ,其 结 构 是 由贵 金 属银 钯 、钌 、 铑等 的金属氧化物 (氧 化钯 、氧化钌等 )和 玻璃釉 黏合 剂混合 成 浆料 ,涂 覆 在 绝 缘 骨 架 上 ,经 高 温 烧 结 而 成 。其 外 形 如 图 1-7所示 。

A一陶瓷基体

B—玻璃釉层

C—铁帽

D一硅树脂涂料

E一色环

F—镀锡铜线
