交流输出模块

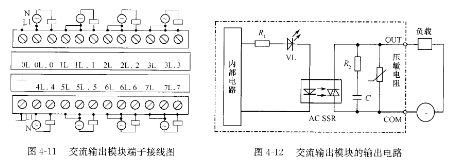

   交流输出模块(EM222 8×AC120/230V)有8个分隔式数字量输出点,图⒋11所示为交流输出模块端子接线图。图中每个输出点都占用两个接线端子,且它们各自都由用户提供一个独立的交流电源,这些交流电源可以不同相。CFP5710-0101

   交流输出模块是晶闸管输出方式,其特点是输出启动电流大。当PLC有信号输出时,通过输出电路使发光二极管导通,通过光电耦合器使双向晶间管导通,交流负载在外部交流电源的激励下得电。发光二极管VI'点亮,指示输出有效。图⒋12中,固态继电器(AC sSR)作为功率放大的开关器件,同时也是光电隔离器件,电阻R2和电容C组成高频滤波电路,压敏电阻起过电压保护作用,消除尖峰电压。
