交直流输出模块CFP7551-1850F

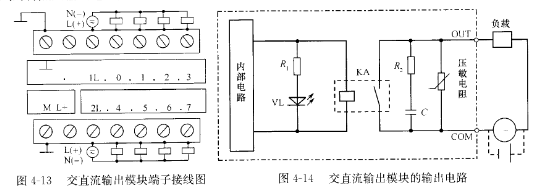

   交直流输出模块(EM222 8×继电器)有8个输出点,分成两组,1L、2I'是每组输出点内部电路的公共端。每组都需用户提供一个外部电源(可以是直流或交流电源)。图413所示

   为交直流输出模块端子接线图。

   交直流输出模块是继电器输出方式,其输出电路如图⒋14所示。当PI￡有信号输出时,输出接口电路使继电器线圈激励,继电器触点的闭合使负载回路接通,同时状态指示发光二极管、L导通点亮。根据负载的性质(直流负载或交流负载)来选用负载回路的电源(直流电源或交流电源)。图⒋14中,继电器作为功率放大的开关器件,同时又是电气隔离器件。为消除继电器触点的火花,并联有阻容熄弧电路。在继电器的触点两端,还并联有金属氧化膜压敏电阻,当外接交流电压低于150V时,其阻值极大,视为开路;当外接交流电压为150V时,压敏电阻开始导通,随着电压的增加其导通程度迅速增加,以使电平被钳位,不使继电器触点在断开时出现两端电压过高的现象,从而保护该触点。电阻R1和发光二极管Ⅵ'组成输出状态显示电路。继电器输出方式的特点是输出电流大(可达2~4A),可带交流、直流负载,适应性强,但响应速度慢。

   图⒋14 交直流输出模块的输出电路

   Ⅳ-200PI￡配有数字量输入/输出模块(EM223)。在一块模块上,既有数字量输人点又有数字量输出点,这种模块称为组合模块或输入/输出模块。数字量输人/输出模块的输入电路及输出电路的类型与上述介绍的相同。在同一块模块上,输人/输出电路类型的组合多种多样,用户可根据控制需求选用。有了数字量组合模块,可使系统配置更加灵活。
