字节、字、双字地址格式B1457R

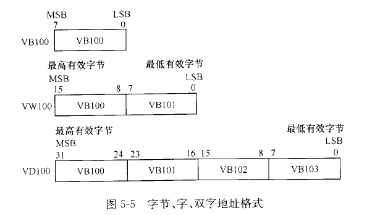

   数据区存储器区域的字节、字、双字地址格式为:ATx。必须指定区域标识符A,数据长度T及该字节、字或双字的起始字节地址x。如图55所示,用VB100、VW100、VD100分别表示字节、字、双字的地址。VW100由VB100、VB101两个字节组成;VD100由VB100~VB103的4个字节组成。

   其他地址格式

   数据区存储器区域中,还包括定时器存储器(T)、计数器存储器(C)、累加器(AC)、高速计数器(HC)等,它们是模拟相关的电气元件的,地址格式为:Ay。由区域标识符A和元件号y组成。例如,T24表示某定时器的地址,T是定时器的区域标识符,24是定时器号,同时T24又可以表示此定时器的当前值。
