数字量输出模块

   数字量输出模块的每个输出点都能控制一个用户的离散型(ON/C,FF)负载。典型的负载包括继电器线圈、接触器线圈、电磁阀线圈、指示灯等。 CFP5705-0101一个输出点与一个且仅与一个输出电路相连,通过输出电路把∞U运算处理的结果转换成驱动现场执行机构的各种大功率开关信号。由于现场执行机构所需电流是多种多样的,因而,数字量输出模块分为直流输出模块、交流输出模块、交直流输出模块3种。

   直流输出模块

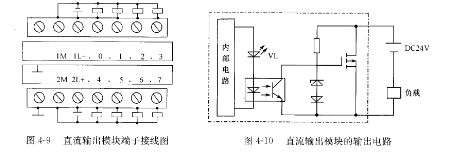

   直流输出模块(EM222 8×DC24V)有8个数字量输出点,图49所示为直流输出模块端子接线图,图中8个数字量输出点分成两组,H'+,2L+分别是两组输出点内部电路的公共端,每组都需要用户提供一个DC⒛V的电源。

   直流输出模块是晶体管输出方式,或用场效应晶体管(MOSFET)驱动。图⒋10所示为直流输出模块的输出电路。当PLC进入输出刷新阶段时,通过数据总线把CPU的运算结果由输出映像寄存器集中传送给输出锁存器;输出锁存器的输出使光电耦合器的发光二极管发光,光敏晶体管受光导通后,使场效应晶体管饱和导通,相应的直流负载在外部直流电源的激励下通电工作。当对应的输出映像寄存器为“1”状态时,负载在外部电源激励下通电工作;当对应的输出映像寄存器为“0”状态时,外部负载断电,停止工作。图艹10中光电耦合器实现光电隔离,场效应晶体管作为功率驱动的开关器件,稳压管用于防止输出端过电压以保护场效应晶体管,发光二极管VI'用于指示输出状态。晶体管(或场效应晶体管)输出方式的特点是输出响应速度快。场效应晶体管的I作频率可达~’OkHz。
