s7-200 PLC系列CPU提供一定数量的主机数字量I/O点,当主机点数不够或者处理的信息是模拟量时,就必须使用扩展的接口模块。叩-⒛0PLC的接口模块有数字量模块、模拟量模块和智能模块等。

    数字量I/o模块CFP5515-0101R

   Ⅳ-200主机的输人、输出点数不能满足控制的需要时,可以选配各种数字量模块来扩展,数字量模块有数字量输人模块、数字量输出模块和数字量输人/输出模块。

   数字量输入模块

   数字量输人模块的每个输人点都可接收一个来自用户设备的离散信号(ON/OFF),典型的输人设备有按钮、限位开关、选择开关、继电器触点等。一个输人点与一个且仅与一个输人电路相连,通过输人接口电路把现场开关信号变成CPU能接收的标准电信号。数字量输入模块可分为直流输人模块和交流输入模块,以适应实际生产中输人信号电平的多样性。

   直流输入模块

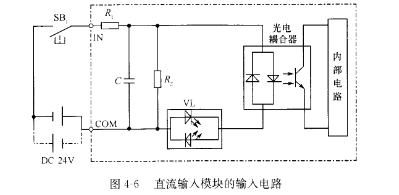

   直流输入模块(EM221 8×DC24V)有8个数字量输人端子。图⒋5所示为直流输人模块端子接线图,1M,2M分别是两组输入点内部电路的公共端,每组都直流输入模块的输入电路如图⒋6所示。光电耦合器隔离了输人电路与PLC内部电路的电气连接,使外部信号通过光电耦合器变成内部电路能接收的标准信号。当现场开关g巳闭合后,外部直流电压经过电阻R1和阻容滤波后加到光电耦合器的发光二极管上,经光电耦合器,光敏晶体管接收光信号,并将接收的信号送入内部电路,在输人采样时送至输入映像寄存器。现场开关通/断状态对应输入映像寄存器的1/0状态,即当现场开关闭合时,对应的输人映像寄存器为“1”状态;当现场开关断开时,对应的输人映像寄存器为“0”状态。当输入端的双向发光二极管(VL)点亮,即指示现场开关闭合。外部直流电源用于检测输人点的状态,其极性可以任意接人。图⒋6中,电阻R2和电容C构成滤波电路,可滤掉输人信号的高频抖动。双向光电耦合器起整流和隔离的双重作用,双向发光二极管VL用于状态指示。
