交流输入模块

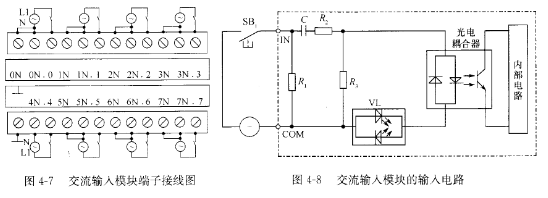

   交流输入模块(EM221 8×AC120/230V)有8个分隔式数字量输人端子,交流输人模块端子接线图如图⒋7所示。图中每个输入点都占用2个接线端子, CFP5520-0101R它们各自使用1个独立的交流电源(由用户提供)。这些交流电源可以不同相。

   交流输人模块的输人电路如图⒋8所示。当现场开关sB1闭合后,交流电源经C、R2、光电耦合器中的一个发光二极管,使发光二极管发光,经光电耦合器,光敏晶体管接收光信号,并将该信号送至PI￡内部电路,供CPU处理。双向发光二极管VI'指示输人状态。

   0N ON O lN 1N 1 2N 2N 2 3N 3N 3

   图⒋7 交流输人模块端子接线图

   图⒋8 交流输人模块的输人电路

   为防止输入信号过高,每路输人信号都并接取样电阻R1,用来限幅;为减少高频信号串扰,串接R2、C作为高频去耦电路。
