与计算机的连接

   为了实现PLC与计算机之间的通信,西门子公司为用户提供了两种硬件连接方式:一种是通过PC/PPI电缆直接连接,另一种是通过带有MPI电缆的通信处理器连接。CFP5510-0101典型的单主机与PLC直接连接如图⒋1所示,它不需要其他的硬件设各,方法是把PC/PPI电缆的PC端连接到计算机的R⒏232接口(一般是COM1),把PC/PPI电缆的PPI端连接到PLC的R⒏

485接口。

   STEP⒎Micro/WIN编程软件

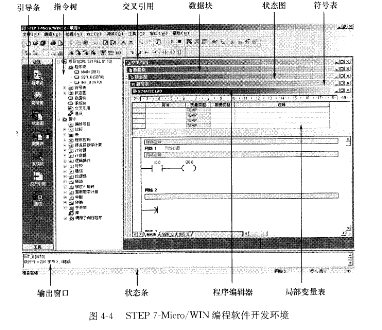

    西门子⒏200可编程控制器使用STEP7Micro/WIN32编程软件进行编程,功能强大,主要用于开发程序,也可用于实时监控用户程序的执行状态。STEP7Micro/WIN编程软件开发环境如图⒋4所示。

   通信电缆

    通信电缆是PLC用来与个人计算机(PC)实现通信的“纽带”。可以用PC/PPI电缆;使用通信处理器(CP)时,可用多点接口(MPI)电缆;使用MPI卡时,可用MPI卡专用通信电缆。

   人机界面

   人机界面主要指专用操作员界面,如操作员面板、触摸屏、文本显示器等,这些设各可以使用户通过友好的操作界面轻松地完成各种调试和控制任务。操作员面板(如(P27,OP37)和触摸屏(如TP27,TP37)的基本功能是过程状态和过程控制的可视化,可以用Plotool软件组态它们的显示与控制功能。文本显示器(如TD200)的基本功能是文本信息显示和实施操作。在控制系统中,可以设定和修改参数。可编程的8个功能键可以作为控制键,文本显示器还能扩展PLC的输人和输出端子数。
