基本脉冲波形

   GB/T 243.5―1995标准中规定了当冲击试验机及夹具装上试验样品时,在检测点上所施加的冲击脉冲应为以下3种基本脉冲波形。

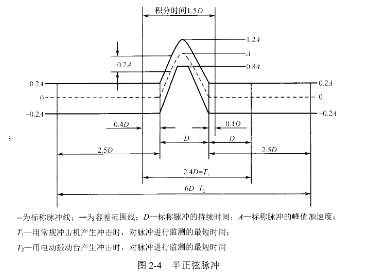

   (1)半正弦脉冲。JQX-15F即正弦波的半个周期,如图2.4所示。半正弦波脉冲适用于模拟线性系统的撞击或线性系统的减速所引起的冲击效应,如弹性结构的撞击等,这种波形在冲击试验中最为常用。

   标称脉冲线;一为容差范围线;D一标称脉冲的持续时间;标称脉冲的峰值加速度;用常规冲击机产生冲击时,对脉冲进行监测的最短时间;用电动振动台产生冲击时,对脉冲进行监测的最短时间

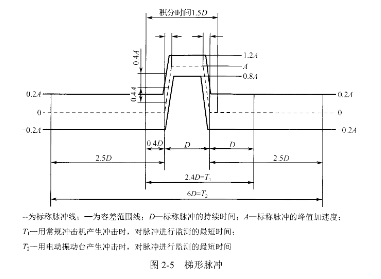

   (2)梯形脉冲。即具有短的上升和下降时间的对称四边形,如图2-5所示。梯形脉冲能在较宽的频谱上比半正弦脉冲产生更高的响应。如果试验的目的是模拟诸如空间探测器或卫星发射阶段爆炸螺栓所引起的冲击环境的效应,便可采用这种冲击波形。
