针状引线:若元件有硬针状引线,端头应保留全长度。针状引线不得剪断或弯曲(见图4-27)。

   当规定时,引线涂助焊剂。EDK5432KFBK-50-F

   试验温度、持续时间和循环次数的规定。

   元件固定在安装板上,应浸渍端头,以便使板底浮在熔解的焊料上。

   浸渍之后,元件在室温下冷却到稳定温度,若使用了助焊剂,应以适当的溶剂清除之。以lO倍放大率目检元件。

   试验条件D∶波峰焊(元件安装在印制板底部)

   试验条件D为波峰焊,模拟元件安装在印制板底部时的状况,试验顺序如下:

   (1)将元件装配在适当的夹具之上。

   (2)当有规定时,引线涂助焊剂。

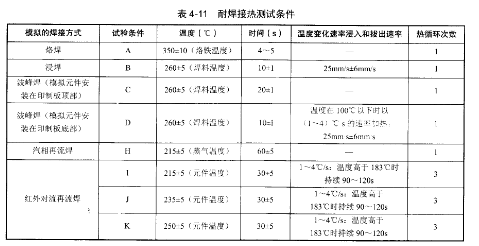

   (3)试验温度、预热条件、浸入和拔出选率、浸渍时间及循环次数按表⒋11中的规定。

   (4)元件应按波峰焊的要求预热并且充分浸入焊腔中。

   (5)浸焊后,将样品在室温下冷却到稳定温度,若使用了助焊剂,应以适当的溶剂清除之。

   (6)以lO倍放大率目检元件。
