试验条件H∶汽相再流焊EDS6416AJTA-75-E

   试验条件H为汽相再流焊,试验顺序如下:

   (1)元件应安装在安装板上,遇孔安装方式的样品应将引出端插在引出端孔里。表贴元件安装在试验板顶部。

   (2)应使用容积足够大的再流腔,悬挂安装板以使其不接触到腔壁或溶液。汽相再流液应放置于试验腔里并加热至沸腾。

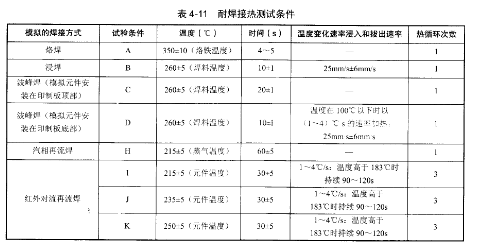

   (3)试验温度、暴露时间及循环次数按表⒋l1中的规定。

   (4)试验腔稳定后,安装板应水平悬浮,不得接触溶液。

   (5)试验后,将样品在室温下冷却到稳定温度,若使用了焊团,应以适当的溶剂清除之。

   (6)以10倍放大盔目检元件。

   6)试验条件I、J、K∶红外对流再流焊

   试验条件I、J和K为红外对流再流焊,试验顺序如下:

    (1)元件应安装在安装板上,通孔安装方式的样品应将引出端插在引出端孔里,表贴元件安装在试验板顶部。

   (2)应使用容积足够大的再流腔。

   (3)测温用小型热电偶应安装在适当的位置,紧贴元件并远离腔体边缘。

   (4)试验温度、预热、持续时间及循环次数按表⒋11中的规定。

   (5)将试验板置于试验腔内,以(l~4)℃人的速率升温。使用热电偶监测温度。当样品升温至规定温度后保温30畦5s。试验过程中,样品置于183℃以上温度的总时间应为90~120s。之后,样品恢复至室温状态,此为一个试验循环,共进行3个循环。

   (6)以lO倍放大率目检元件。
