检查本案例中的数码相机,首先发现,数码相机侧的USB屏蔽电缆的屏蔽层与UsB接口金属连接器采用的是“Rgtail”的连接方式,即屏蔽层在靠近金属连接器时,拧成一股长约3cm的线,再焊接在金属连接器上。M27C2001-12F1这是一个明显的连接缺陷,如案例“‘Pigtail’有多大影响”中描述的那样。然而Rgt缸l的存在,相当于在屏蔽层上串联了一个数十纳亨的电感,它能够在接口的电缆屏蔽层上因屏蔽层电流的作用而产生一个共模电压。随着频率的增大,Rgt缸l连接的等效转移阻抗也将迅速增大,这样不但会使屏蔽电缆完全失去屏蔽效果,

而且可能产生额外的骚扰。

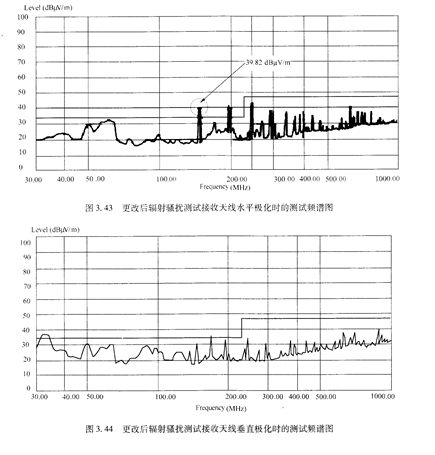

   改变数码相机中屏蔽电缆与金属连接器的连接方式,即将屏蔽电缆屏蔽层与连接器金属外壳进行环形360°搭接。更改后辐射骚扰测试接收天线水平极化时的测试频谱图和更改后辐射骚扰测试接收天线垂直极化时的测试频谱图分别如图3.和图3.44所示。
