【原因分析】

   从测试结果可知,辐射较高的频点集中在150~"0MHz之间,又由于该产品的尺寸较小, MIC29752WWT只有电缆的长度与较高辐射频点的波长可以比拟,因此该产品辐射较高肯定与电缆有关。屏蔽电缆的连接方式,如图3.11所示。

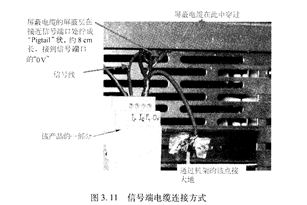

  图3l1 信号端电缆连接方式

   由图3.11可知,该产品使用屏蔽电缆,但是电缆的屏蔽层在接近产品信号端口的地方拧成Rgt缸l(猪尾巴)状,长约10cmc Pigt碰l是屏蔽电缆设计与使用时常见的EMC问题。图3.12可以解释Pigt宙l产生EMC问题的原理及其对产品带来的影响。由图3.12可见,Pig龃的存在犹如一个共模电压Δσ,并且Δσ驱动着与Πgt缸l直接相连的信号线屏蔽层,形成辐射。
