用较厚的导电橡胶代替原来的导电橡胶
发布时间:2017/6/8 20:57:04 访问次数:436
【处理措施】

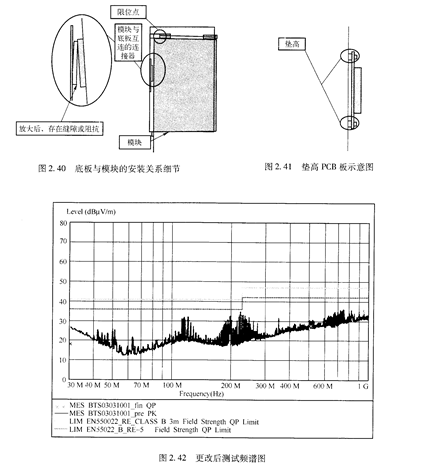

根据分析及定位中试验结果可知,用较厚N0519NQ-ZP的导电橡胶代替原来的导电橡胶,使导电橡胶的压缩量增加,可以满足测试要求c另外,还可以采用不更换导电橡胶,直接增加压缩量的办法,即将底板中的PCB垫高,如图2.41所示,同样取得增加导电橡胶的压缩量,使导电橡胶与模块屏蔽体真正意义上的“360°”搭接,保证电连续性。更改后测试结果如图2。饱所示,结果良好。
【处理措施】
根据分析及定位中试验结果可知,用较厚N0519NQ-ZP的导电橡胶代替原来的导电橡胶,使导电橡胶的压缩量增加,可以满足测试要求c另外,还可以采用不更换导电橡胶,直接增加压缩量的办法,即将底板中的PCB垫高,如图2.41所示,同样取得增加导电橡胶的压缩量,使导电橡胶与模块屏蔽体真正意义上的“360°”搭接,保证电连续性。更改后测试结果如图2。饱所示,结果良好。
