1 钎料波峰发生器的作用和分类

   钎料波峰发生器的作用是完成波峰焊接工艺过程,此部分是决定波峰焊接质量的核心,MLO230-18IO7也是整个系统最具特征的核心部件。

   喷焊料的动力全部来源于泵的作用,因此钎料波峰发生器主要分为机械泵式和电磁泵式两种。

   2.钎料波峰发生器的工作原理

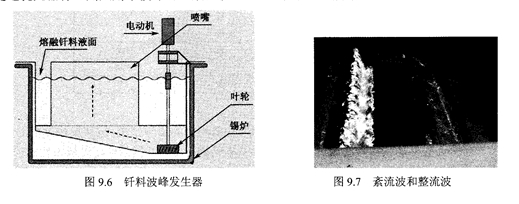

   在钎料波峰工作时,其电动机通过联轴器带动叶轮,叶轮的旋转带动焊料的流动,焊料增压后从焊料槽向上打入一个装有分流作用挡板的喷射室,然后从喷嘴中喷出。焊料到达顶点后,又沿喷射室外边的斜面流回焊料槽中。钎料波峰发生器如图9.6所示。

   由于喷嘴的形状不同,产生了不同的波形。一般设备中均配置有两个波峰喷嘴:一个称紊流波,主要用于芯片元器件的焊接,另一个称整流波或者平波,主要用于芯片元器件焊点的修正以及通孔元器件的焊接。所以一般PCB的底面有芯片元器件时需要用双波峰,若只

是通孔元器件,则只用平波即可。紊流波和整流波如图97所示。
