1 预热的作用

   预热的目的是促使助焊剂中有机溶剂的挥发,激活助焊剂中的活性物质。在实际MLO230-16IO7的生产中,一般预热区是分段的,每段称一个温区,不同的温区可以设定不同的温度,保证PCB在预热时按照一定的曲线上升,避免刷烈地热冲击。根据设备配置的不同,各个设备的预热结构和预热区数量也有差异。有些只有底部预热,比如ERSA品牌的EWS500F波峰焊,有些既有底部预热,也有顶部预热,如SpCCdlillc品牌的ELECTRA波峰,ERSA品牌的PowcrΠow波峰等。

   2,预热方式的分类

   在波峰焊接设备系统中所用的预热器,根据热源传递方式的不同,大致可分为辐射式和热风式两种形式,它们各有优点,如表9.3所示。

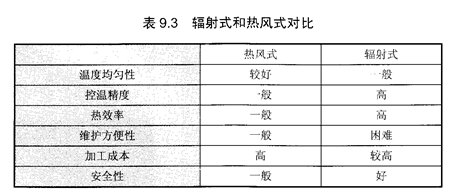

   表93 辐射式和热风式对比 辐射式和热风式如图9,5所示。

   目前的波峰焊接设备中大多数用的是辐射和热风组合的预热方式,按照发热体发出光线的波长又分为红外加热和短波加热。加热管的基本结构是中间有发热体,外层为绝缘护套,两端有绝缘端子固定发热丝;如果助焊剂滴落到平板加热器上,则必须定期清除,以防止火灾并保持加热效果。热风式主要是利用己经加热的空气通过PCB的表面来完成预热的。
