光栅读数头的结构布局，EP1C12F324C8取决于读数头所采用的光路系统。下面按照光栅读数头的光路布局介绍读数头的形式。

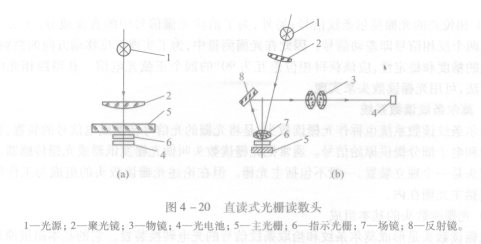

   直读式读数头。直读式光栅读数头也称垂直入射式光栅读数头。它是利用垂直照明光路系统获得莫尔条纹信号的，其典型光路布局形式如图4 -19和图4- 20所示。图4 -19为光电管式读数头，通常采用光敏面较小的光电二极管等器件接收条纹信号。图4 - 20为光电池式读数头，这类读数头以四极硅光电池接收系统为代表。由于它的结构简单紧凑，并且硅光电池性能稳定，安装固定方便，目前在国内外都广泛采用。

   直读式光栅读数适用于栅距大于0. Olmm的照相振幅光栅即黑白光栅。对于刻线密度为25线Xj/mm。100线对/mm的黑白光栅，主光栅和指示光栅间的间隙d可以按小间隙工作，取d=(3~5)c；也可以按大间隙工作，取d=C2/A，对于小于25线Xj/mm的光栅，应根据光电信号波形的要求，对间隙进行调整。通常为了得到正弦信号，应增大光栅间的间隙并用调宽光束。
