图3.20.1所示电路是一个单级、带功率因数校正的隔离式两通道150W路灯LED驱动器，R6793-12够以每通道2.1A（总4.2A，2x2.1A）的输出电流对电压为-36～30V的LED灯串提供驱动，输入电压范围交流184～277V。在整个输入电压和负载范围内功率因数PF>0.95，在不同输入电压和负载下的效率均大于91%，在不同输入电压和负载下均具有小于22%的THD，能够满足IEC61000-3-2 CLASS C标准，且具有出色的裕量，满足IEC 61000-4-5振铃波高于2.5kV和差模浪涌高于2kV的耐受电压要求。

   控制器集成有锁存输出过开路负载( OVP)电路，输出短路保护，带自动恢复功能。大的迟滞自动恢复热关断可同时保护元件和印制电路板。在输入电压跌落或缓升期间不会遣成损坏。可以无需输出电流检测，省去所有控制环路补偿电路，频率调制技术极大降低了EMI滤波元件的成本。

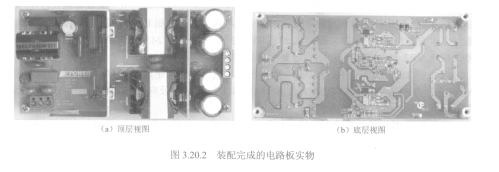

   装配完成的电路板实物[39]如图3.20.2所示，尺寸为152.4 mmx76.2mm。

   有关图3.20.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单(BOM)、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint.com”，参考设计范例报告“DER-291:使用LinkSwitchTM-PH LNK420EG设

计的高效率(>91%)、两通道150W、带功率因数校正的固态照明(SSL) LED驱动器”。
