TPS6120x系列器件(TPS61200/1/2)可以为由单节、2节或3节碱性、镍镉、镍氢电池，R6795-11或者单节锂离子、锂聚合物电池供电的产品提供电源解决方案。它也被用在燃料电池或太阳能电池供电的器件中，在此类应用中处理低输入电压的能力十分重要。可能的输出电流取决于输入与输出电压比。在使用一个单节锂离子或锂聚合物电池并且将其放电至2.6V时，此器件在SV输出时提供高达600mA的输出电流。此升压控制器基于一个固定频率、脉宽调制

( PWM)控制器，此控制器使用同步整流来获得最大效率。在低负载电流情况下，此转换器进入省电模式以在宽负载电流范围内保持高效率。省电模式可被禁用，从而强制转换器运行在固定的开关频率下。平均输入电流被限制在1500mA的最大值上。通过一个外部电阻器分压器可对输出电压进行编程，或者在芯片上对输出电压进行内部固定。转换器可被禁用以大大减少电池消耗。在关断期间，负载从电池上完全断开。

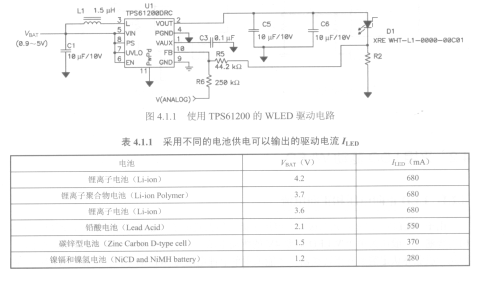

   使用TPS61200的WLED驱动电路[45]如图4.1.1所示。电路中，模拟调光控制电压VANALOG=O～3V，LED电流/LED= VFB/R2，当R2=1Q耐，/LED=500mA，当R2：3.3Q时，/LED=15 0fflA。

   TPS61200的输入电压范围可以是0.9～5V。如果VIN≥2V，驱动WLED的电流/LED能够达到500mA;如果VN=0.9V，流过WLED的电流能够达到150mA。采用不同的电池供电，可以输出的驱动电流见表4.1.1。
