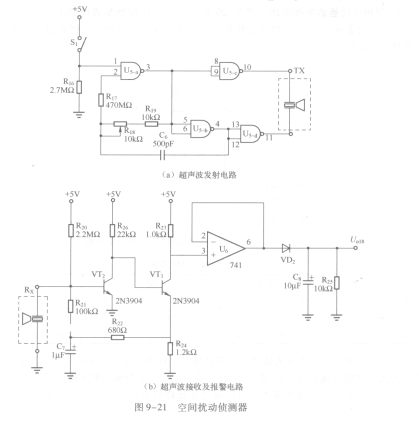

图9-21所示为利用超声波原理制成的空间扰动侦测器。图9-21 (a)所示的是超声波发射电路，MGA-72543-TR2该电路利用4个与非门组成一个40kHz的振荡器，电路中所使用的发射器是对40kHz谐振的超声波发射器，当电路中S，断开时，第1脚为低电位使U5 -。输出为1，于是充电电流流经R19，Ri8向C6充电，经过一段充电时间，使得第2脚为高电位，由于第1脚保持在低电位，所以U，一。输出仍保持高电位，电路不振荡。当Sl闭合时，第1脚为高电位，又因第2脚也为高电位，致使U5 -。输出低电位，于是C6开始放电，经过一段放电时间后，第2脚电位降为低电位，U5 -。输出恢复高电位，C6又重新充电，这个振荡电路的输出端有两个端子，这两个输出端子的输出信号互为反相，可以增加超声波的输出振幅。图9-21 (b)所示为超声波接收及报警电路，图中VT2及VT3组成串级放大电路，负责将40kHz接收器所接收到的40kHz信号放大，放大后的40kHz信号，经过U6组成的缓冲器，送至R25、C8整流、滤波而取出一个直流电压。此电路在使用时可以分别将发射器及接收器安装在欲侦测空间对角，且使接收器能够收到发射器所发射出来的超声波信号，此时，若空间中没有异物侵入，则接收器能持续收到超声波信号。因此经放大，整流出来的电压准位为高电位，致使比较器的输出为低电位，警报器不响。当空间中有异物侵入时，将使接收器所接收到的超声波信号减弱或中断，此时，经放

大、整流出来的电压准位将下降或变为低电位，致使比较器的输出为高电位。
