使用比较器的接收电路
发布时间:2014/11/10 19:02:05 访问次数:896

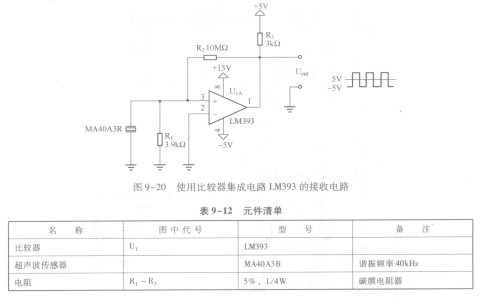

使用比较器的接收电路 图9-20所示为使用比较器集成电路LM393的接收电路，MC34063其元件清单见表9-12。比较器和运算放大器一样不进行相位补偿，因此也可以像运算放大器那样高速运行。
但是，如果将它作为放大器使用，就容易产生自激振荡，因此这里仅把它作为比较器使用，为此，其输出就只取+5V或-5V两个值。由于其本身属于数字输出，因此使用起来反倒很容易。另外，为了避免噪声，可以通过正反馈的方式给它一个很小的（约±ImV）滞后电压。
使用比较器的接收电路 图9-20所示为使用比较器集成电路LM393的接收电路，MC34063其元件清单见表9-12。比较器和运算放大器一样不进行相位补偿，因此也可以像运算放大器那样高速运行。
但是，如果将它作为放大器使用，就容易产生自激振荡，因此这里仅把它作为比较器使用，为此，其输出就只取+5V或-5V两个值。由于其本身属于数字输出，因此使用起来反倒很容易。另外，为了避免噪声，可以通过正反馈的方式给它一个很小的（约±ImV）滞后电压。
