一、实验目的

   ①用原理图方法设计数据选择器电路、MIC39101-2.5BM数据分配器电路，并通过仿真验证其逻辑功能。

   ②熟悉4位全加器的应用，并测试其应用电路的逻辑功能。

   二、实验原理

   应用开发软件分析组合电路的逻辑功能步骤：绘好电路原理图一编译一仿真一下载测试一从仿真图／测试结果里写出真值表一从真值表中判断逻辑功能。

   1.4选1数据选择器

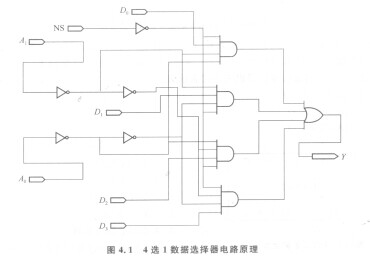

   4选1数据选择器电路原理图如图4.1所示。

   图4.1 4选1数据选择器电路原理

   输入NS端为使能端，NS=O时，数据选择器使能，D。、D，、Dz、D。分别为数据端，Ai Ao为地址端，当A，A。-00时，输出Y-D。，即输出选择D。；当A．A。一01时，输出Y=D，，即输出选择D．；当A，A。-10时，输出Y=D：，即输出选择D2；当AiA。=11时，输出Y-D。，即输出选择D3。其输入输出逻辑关系式为

   y =NS(Ai  Ao Do +Ai Ao Di +Ai Ao D2 -l-Ai Ao D3)
