在虚拟仪器系统中测量 LD1084V12电脉冲可以用模拟输入和讣数器输入两种数据采集方法。

   (1)电脉冲作为模拟信号输入数据采集卡。

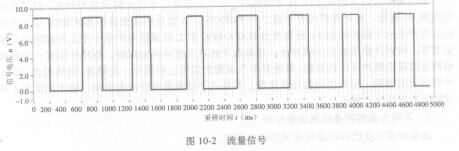

   图10-2是使用NI公司的PCI-6024E数据采集卡，在液压试验台上采样5秒得到的LC-A15QF型椭圆齿轮流量计的流量信号。从图中可以看出在相同的测试条件下，连续的方波信号中周期的变化从600～660ms不等。造成这种现象的原因主要是：

   ①在工程实际中流量本身往往就是脉动的。

   ②流量计结构造成转速的脉动。

   ③发信装置的制造误差。

因此，在采用模拟输入的数据采集方法时，需要通过程序中恰当设置采样数和采样率，使采样时间内包含若干个脉冲周期。取各脉冲周期的平均值，按式( 10-1)计算流量。

   C-通过软件计算出来的采样时间内流量信号的脉冲数；

   NI公司的E系列数据采集卡进行采样控制与通用计数／定时使用同样的DAQ-STC芯片组。它的内部时基为20MHz和lOOkHz两种，定时分辨率24bit，可以达到±0.01%的定时精度。因此，采用模拟信号采样的方案测量精度可以保证。但是当测试系统需要同时采集多个信号时，流量信号占用一个模拟输入通道一般是不经济的，而且也增加了编程的工作量。

   (2)用计数器测量电脉冲。

   计数器需要输入标准的TTL信号，所以流量计输出的电脉冲信号一般需要进行调理。

   根据计数器原理，当信号频率远远低于数据采集卡内部时基频率时，应该测量信号的周期，才能得到更精确的测量结果。因为流量计输出的脉冲信号频率一般比较低，所以选择测量信号周期的方法，将被测量信号连接到计数器GATA瑞，而计数器SOURCE端输入内部时基信号。
