流量是液压系统的重要参数， LD1084V提高流量测量精度对于液压元件检验和液压系统性能分析具有重要的意义。由于虚拟仪器的灵活性，不同的技术方案对测量的精度会带来很大影响。因为使用传统DAQ进行流量测量在编程时需要更多的选择，所以本书以此为例讨论数据采集方法对测量精度的影响。

   椭圆齿轮流量传感器工作原理

   椭圆齿轮流量计是容积式流量计的代表产品，用于对管道中的液体流量进行连续的高精度测量。它具有量程范围大、压力损失小、黏度适应性强、能测量高温液体、标定方便、安装简易等诸多优点；可以达到0.2%的精度；适合石油、化工、交通、商业、食品、医药等工业部门的流量计量。

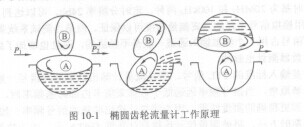

   椭圆齿轮流量计的工作原理如图10-1所示。计量室内由一对椭圆齿轮和盖板构成初月形空腔作为流量的计量单位。流体进入流量计时，由于进出口压差△P=Pl - P2的存在，使得椭圆齿轮受到力矩的作用而转动，A、B两轮交替带动，不断地把进口处的流体送到出口处。椭圆齿轮每转一周所排出流体的容积（即流量计的排量q）为初月形空腔容积VO的4倍。椭圆齿轮的旋转经过计数机构减速和调节，传递到发信器，带动沿圆周均匀开槽的金属片转动。金属片在振荡回路与检测器的耦合线圈中切割磁力线，产生调幅信号，经检波、整形成为反映流量的方波信号。方波中每一个矩形脉冲对应的流体体积叫做脉冲当量，单位是L/P，即升每脉冲。

   图10-1  椭圆齿轮流量计工作原理

   其他常用的流量传感器如涡轮流量计、腰形转子流量计和螺旋转子流量计等，与椭圆齿轮流量计共同的特点是能够在流过一量液体时输出一个电脉冲，因此这一类流量计都可以通过测量脉冲的频率或周期得到流量值。
