印制电路板和组装件敷形涂覆的质量检测
发布时间:2014/5/22 21:27:46 访问次数:710
敷形涂覆的质量检测通常采用IPC-A-610E标准,下面介绍标准内容。
1.敷形涂覆——总则
涂覆层应该透明,并且均匀覆盖印制板和元件。LM4040A25IDCKR涂覆层是否均匀,在一定程度上和涂覆方法有关,它会影响外观表面和边角部分的涂覆状况。采用浸渍方式涂覆的组件会有一条涂料积聚的“沉积线”,或者在板的边缘会有少量气泡,它们不会影响涂覆层的功能和可靠性。
2.敷形涂覆——涂覆层
组件上的涂覆层可以用肉眼检验。
带荧光物质的涂层可在暗淡光线下检查,白光可作为涂覆层检查的辅助手段。
(1)目标-1、2、3级(见图17-8)
●良好的附着力;无空洞或气泡。
●无半润湿、粉粒、剥离、皱褶(菲附着区)开裂、波纹、鱼眼或橘皮状剥落。
●无夹杂外来物质;无变色或透明度降低;涂层完全固化并均匀一致。
(2)可接受-1、2、3级(见图17-9)

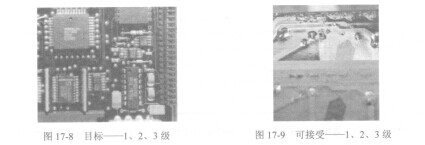

图17-8 目标-1、2、3级 图17-9可接受-1、2、3级
●涂层完全固化,均匀、一致;需要涂层的区域被涂层覆盖;对阻焊层无黏附力。
●相邻焊盘或导体表面的跨接处无附着力损失,无空洞或气泡,无半润湿,无裂纹,无波浪纹,无鱼眼或橘皮状剥落;外来物不影响元件、焊盘或导体表面之问的最小电气间隙。
●涂层较薄,但仍能覆盖元器件边缘。
敷形涂覆的质量检测通常采用IPC-A-610E标准,下面介绍标准内容。
1.敷形涂覆——总则
涂覆层应该透明,并且均匀覆盖印制板和元件。LM4040A25IDCKR涂覆层是否均匀,在一定程度上和涂覆方法有关,它会影响外观表面和边角部分的涂覆状况。采用浸渍方式涂覆的组件会有一条涂料积聚的“沉积线”,或者在板的边缘会有少量气泡,它们不会影响涂覆层的功能和可靠性。
2.敷形涂覆——涂覆层
组件上的涂覆层可以用肉眼检验。
带荧光物质的涂层可在暗淡光线下检查,白光可作为涂覆层检查的辅助手段。
(1)目标-1、2、3级(见图17-8)
●良好的附着力;无空洞或气泡。
●无半润湿、粉粒、剥离、皱褶(菲附着区)开裂、波纹、鱼眼或橘皮状剥落。
●无夹杂外来物质;无变色或透明度降低;涂层完全固化并均匀一致。
(2)可接受-1、2、3级(见图17-9)
图17-8 目标-1、2、3级 图17-9可接受-1、2、3级
●涂层完全固化,均匀、一致;需要涂层的区域被涂层覆盖;对阻焊层无黏附力。
●相邻焊盘或导体表面的跨接处无附着力损失,无空洞或气泡,无半润湿,无裂纹,无波浪纹,无鱼眼或橘皮状剥落;外来物不影响元件、焊盘或导体表面之问的最小电气间隙。
●涂层较薄,但仍能覆盖元器件边缘。
