转向轮自动根据小车前进或后退的状态实现“打正”或“右转1是本项目的关键所在。AT84AS001VTP要实现这样的控制，最容易想得到的方式是借助额外的控制电路去驱动一个转向的电机，让电机去带动转向轮改变角度。其实未必需要复杂的电子控制，我们完全可以以机械的方式，用特殊的机构既简单又有效地完成。
    为实现这一功能，最幸力我们设计了如图1所示的轮轴结构：把安装了转向轮的车轴的其中一端固定在中心转轴（橙色）上，车轴可以围绕中心转轴做圆周转动。另外在车轴转动的路径上另外增加两根限位杆（红色），用于限制车轴只能在一定的扇形范围内转动。


    具体原理如下：小车前进时，转向轮会受到向后的摩擦力，则车轴会围绕中心转轴向后摆动，一直摆动到后端限位杆的位置，处于“打正”状态，也就是说小车前进时是走直线的。当小车后退时，转向轮会受到向前的摩擦力，则车轴会围绕中心转轴向前摆动，一直摆动到前端限位杆的位置，处于“右（或左）转”状态，也就是说小车后退时是转弯的。
    以上结构设计从原理上来说应该是没有问题的，不过在实际制作时，我们发现效果不是太理想，主要是我们开始选择的转向轮比较小，接地面积有限，导致摩擦力不够，转向轮经常因为打滑，无法转到指定位置。丽假如要换大一点的转向轮，发现由于转轴长度的原因，整体结构所需要的空间过大，所以最终不得不放弃这个设计。不过作为一个思路，我们这里还是把它记录下来，供大家参考。

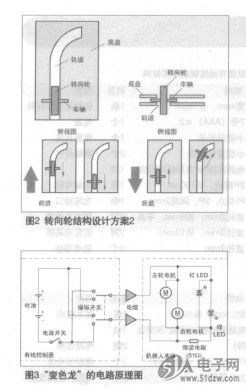

    转向轮的改进设计方案这里引入了轨道的思路，即把转向轮安装到一个由直道和弯道组成的轨道中，让轨道去改变转向轮的方向，如图2所示。
    具体原理如下：小车前进的时候，转向轮会受到向后的摩擦力，进入后侧直线轨道中，这时转向轮是处于“打正”状态
的，也就是说小车前进时是走直线的。当小车后退的时候，转向轮会受到向前的摩擦力，进入前端弯形轨道中，这时转向轮是处于“右（或左）转”状态的，也就是说小车后退时是转弯的。
    实践证明，这是比较理想的设计方案，最终将会应用在本项目的转向轮结构上。
