典型元件故障会对基本RL电路的频率响应产生影响。S29GL256P90FFIR10下面介绍一种使用APM（分析、规划和测量）法的故障诊断与排除的例子。
    在学完本节后，应该能够对RL电路进行故障诊断与排除：
    ①找出开路的电感。
    ②找出开路的电阻。
    ③查找并联电路中的开路。
    ④查找具有短路线圈的电感。
    元件的影响
    1．开路电感的影响

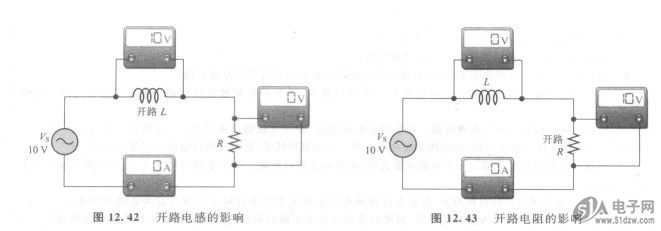

    电感最常见的故障出现于由于电流过大或者机械接触故障而造成线圈开路时。一个开路的线圈对一个基本串联RL电路的工作会产生什么样的影响是显而易见的，如图12. 42所示。明显地，这时不存在电流通路，因此电阻上的电压为O，所有的信号源电压都出现在开路的电感上。


    2．开路电阻的影响
    当一个电阻开路时，通路中没有电流，而且电感上的电压为O。所有的信号源电压都加在开路电阻上，如图12.43所示。
    3．并联电路中的开路元件

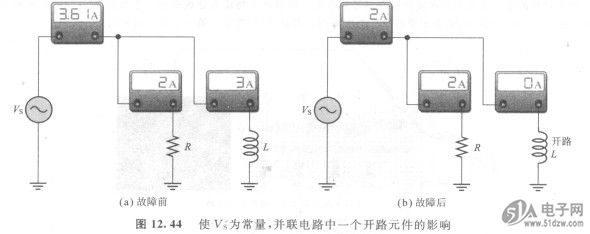

    在一个并联RL电路中，一个开路的电阻或电感会导致总电流下降，因为总阻抗会增加。很明显，具有开路元件的支路中的电流将为0。图12. 44给出了这些情况。


    4．具有短路线匝的电感器的影响
    尽管极少发生，但是线圈的某些线匝之间仍有可能因绝缘损坏而造成相互短路。这种故障形式比开路线匝出现的机会要少得多。过多的线匝短路会导致电感减小，因为线圈的电感与线圈的匝数的平方成正比。
