集成4位双向移位寄存器74LS194
发布时间:2013/10/20 12:05:15 访问次数:12354
分析图8.4.3所示,用74LS164构成的环形计数器。
图8.4.374LS164构成的环形计数器
解设74LS164的初态为00000000,由于C,-1,寄存器在CP上跳后开始移位,输入l到Q0,在8个CP后寄存器的状态变为11111111,第9个CP来到后,0输入到Qo,16个CP后寄存器的状态重新回到00000000,故该环形计数器为十六进制。O和1依次在输出端出现,状态规则变化,称为环形计数器。
双向移位寄存器
在数字电路中,经常需要寄存器能够按不同的控制信号,向右或向左移位。具有这种既能右移又能左移两种工作方式的寄存器称为双向移位寄存器。

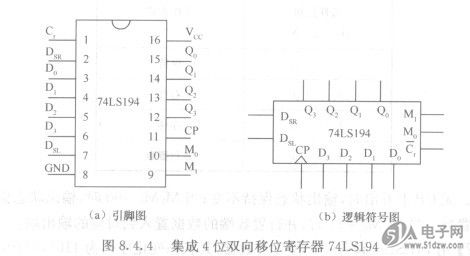

4LS194(T4194)是集咸4位双向移位寄存器,它的引脚图和逻辑符号图如图8.4.4所示。
(a)引脚图 (b)逻辑符号图
图8.4.4 集成4位双向移位寄存器74LS194

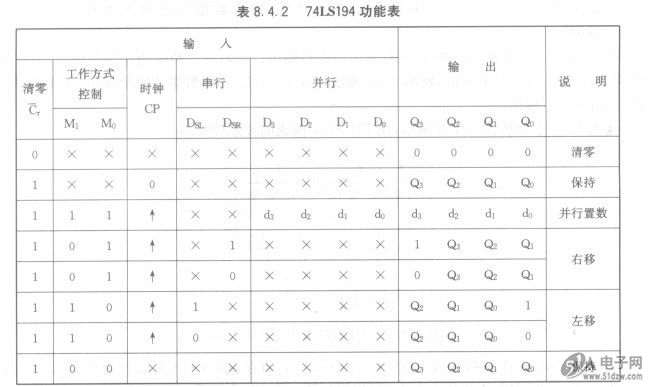

图中,Q3~Qo为输出端,D3~Do为数据并行输入端,CP为时钟脉冲(移位脉冲)输入端,其上无小圆圈表明上升沿有效,C,为复位(清零)端,其上有小圆圈表明低电平有效,DsR为右移数据串行输入端,Dsi,为左移数据串行输入端,M,、M。为工作方式选择控制端。它的功能表如表8.4.2所示。
由功能表看出74LS194功能如下:
(1)异步清零。只要给复位(清零)端C,加低电平,即C,-0,寄存器就清零,Q3 Q2 QiQo=0000。
(2)具有4种工作方式。在C,-1的前提下,由工作方式选择控制端M,、Mo的状态决定寄存器工作方式,如表8.4.3所示。值得注意的是所有工作方式,只有在CP上升沿作用时才能实现。
(3)保持。无CP上升沿时,输出状态保持不变;当M1MO=00时,输出状态保持不变。
(4)并行置数。当M1 Mo =11时,并行置教端的数据置入到对应的输出端。
用74LS194设计一个模4计数器,其状态变化序列为1100,0110,0011,1001。
分析图8.4.3所示,用74LS164构成的环形计数器。
图8.4.374LS164构成的环形计数器
解设74LS164的初态为00000000,由于C,-1,寄存器在CP上跳后开始移位,输入l到Q0,在8个CP后寄存器的状态变为11111111,第9个CP来到后,0输入到Qo,16个CP后寄存器的状态重新回到00000000,故该环形计数器为十六进制。O和1依次在输出端出现,状态规则变化,称为环形计数器。
双向移位寄存器
在数字电路中,经常需要寄存器能够按不同的控制信号,向右或向左移位。具有这种既能右移又能左移两种工作方式的寄存器称为双向移位寄存器。
4LS194(T4194)是集咸4位双向移位寄存器,它的引脚图和逻辑符号图如图8.4.4所示。
(a)引脚图 (b)逻辑符号图
图8.4.4 集成4位双向移位寄存器74LS194
图中,Q3~Qo为输出端,D3~Do为数据并行输入端,CP为时钟脉冲(移位脉冲)输入端,其上无小圆圈表明上升沿有效,C,为复位(清零)端,其上有小圆圈表明低电平有效,DsR为右移数据串行输入端,Dsi,为左移数据串行输入端,M,、M。为工作方式选择控制端。它的功能表如表8.4.2所示。
由功能表看出74LS194功能如下:
(1)异步清零。只要给复位(清零)端C,加低电平,即C,-0,寄存器就清零,Q3 Q2 QiQo=0000。
(2)具有4种工作方式。在C,-1的前提下,由工作方式选择控制端M,、Mo的状态决定寄存器工作方式,如表8.4.3所示。值得注意的是所有工作方式,只有在CP上升沿作用时才能实现。
(3)保持。无CP上升沿时,输出状态保持不变;当M1MO=00时,输出状态保持不变。
(4)并行置数。当M1 Mo =11时,并行置教端的数据置入到对应的输出端。
用74LS194设计一个模4计数器,其状态变化序列为1100,0110,0011,1001。
