识读印刷电路图，看清元件图形符，
    地线相通面积大，外形特征找元件，
    应从主要元件入，间接方法找电阻，
    安装、维修不可缺，有时图、物会有误。

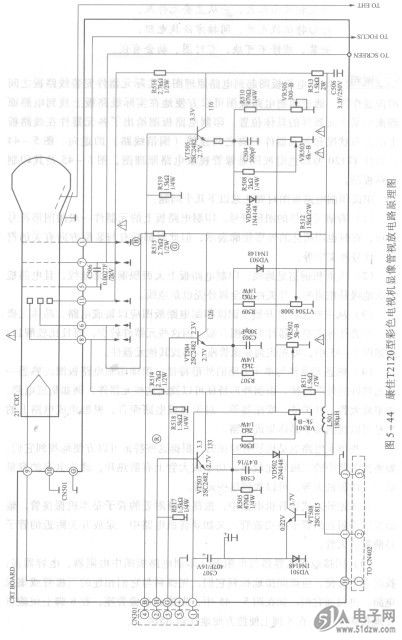

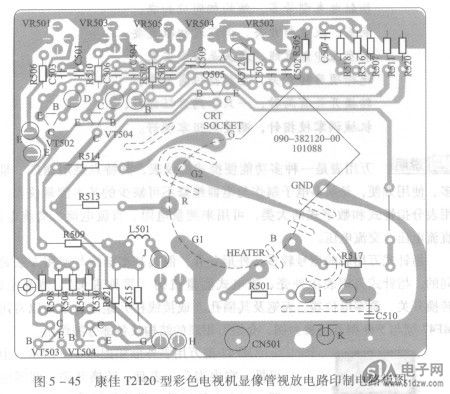

    印制电路板图起到电路原理图和实际元器件安装线路板之间的沟通作用，AT91SAM7X512-AU通过印制电路板图可以方便地在实际线路板上找到电路原理图中某个元器件的具体位置。印制电路板图给出了各元器件在线路板上的分布状况和各元器件引脚之间连线（铜箔线路）的走向。图5 - 44是康佳T2120型彩色电视机显像管视放电路原理图，图5-45是其印制电路板图。
    识读印制电路板图时要注意以下几个问题：
    (1)看清元器件的图形符号。印制电路板上的元器件一般用图形符号表示，有时也用简化的外形轮廓表示，但此时都标有与装配方向有关的符号、代号和文字等。
    (2)大面积铜箔是地线。印制电路板上大面积铜箔是地线，且电路板上的地线是相通的。开关件的金属外壳也是地线。
    (3)从主要元器件开始。识读印制电路板图应以集成电路、晶体三极管、开关件等主要元器件为读图开端，因这些元器件较少，而且比较醒目。例如图5 -45中，可先找到显像管座，再找其他元器件。
    (4)熟悉元器件与单元电路的外形特征。识读印制电路板图应熟悉一些元器件的外形犄征，根据外形特征可以找到这些元器件，例如集成电路、功率放大管、开关件、变压器等。对于集成电路而言，根据集成电路上的型号可以找到某个具体集成电路。


    一些单元电路也是比较有特征的，根据这些特征可以方便地找到它们。如整流电路中的二极管比较多，功率放大管上有散热片，滤波电容的容量最大、体积最大等。可以找到这些元器。
    又如超外差式收音机电路中，振荡线圈附近的管子是本机振荡管，输出变压器附近的管子是功放管。又如录音机电路中，录放开关附近的管子是前置放大管。
    (5)间接地找电容器与电阻器。印制电路板图中电阻器、电容器多，找起来不方便，应该间接地找到它们，先找到与它们相连的三极管或集成电路，再找到它们。如在图5 - 45中，先找到显像管座，在6脚上便能方便地找到R513，在8脚上便能方便地找到R514。


     (6)注意印制电路板图与实物对照。在将印制电路板图与印制电路板对照时，应该注意的是，有的电路图与实物并不完全一致，这时应以实物为准更改原图。因为厂家在生产时，可能对同一型号的不同批产品作部分元器件参数改动，而来不及更改印制电路板图或附印必要的说明。此外，印制过程中也有可能出现错误。
    印制电路板图是安装、维修或制作电子电器设备不可缺少的图纸之一，如果没有印制电路板图，将影响安装与修理速度，甚至妨碍正常检修思路的顺利展开。因此，初学者应该学会识读印制电路板图。
