利用Multisim，连接等效电路。
    ①加一个与图10.65同频、同振幅的输入信号电压。ISL21009CFB850Z-TK用示波器测量B点的电压，并与第二步的结果进行比较。

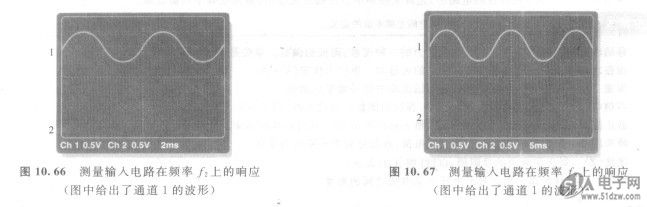

    ②加一个与图10.66同频、同振幅的输入信号电压。用示波器测量B点的电压，并与第三步的结果进行比较。
    ③加一个与图10.67同频、同振幅的输入信号电压。用示波器测量B点的电压，并与第四步的结果进行比较。


    当将一个正弦电压加到一个RC屯路时，电流和所有的电压降也都是正弦波。


    一个串联或并联RC电路中的总电流总是超前于信号源电压。
    电阻上的电压永远与电流同相。
    电容上的电压永远滞后于电流90^。。
    在一个RC电路中，阻抗是EEP电阻与容抗的组合共同决定的。
    阻抗的单位用欧姆(n)表示。
    蒜电路相角是总电流与信号源电压之间的角度。
    串联RC电路的阻抗随频率成反比变化。
    串联RC电路中的相角（口）随频率成反比变化。
    在RC相位滞后电路中，输出电压在相位上滞后于输入电压。
    在RC相位超前电路中，输出电压在相位上超前于输入电压。
    对于每一个并联RC电路，在任何给定的频率上，都存在一个等效串联电路。
    可以通过测量信号源电压和总电流、然后利用欧姆定律确定一个电路的阻抗。
    在一个RC电路中，一部分功率为有效功率，另一部分功率为无功功率。
    我们称有效功率与无功功率的矢量和为视在功率。
    用伏安(V．A)表示视在功率。
    功率因数(PF)指出视在功率中有效功率的多少。
    功率因数为1表明是一个纯电阻性电路，功率因数为o表明是一个纯电抗性电路。
    在一个具有频率选择性的电路中，允许某些频率分量被送到输出，而其他频率均被滤掉。
