第一步：评估放大器输入电路。IS64LV25616AL-12TLA3确定输入电路的等效电阻的值。假设放大器（图10. 65中白色虚线区域内）对输入电路没有加载效应。

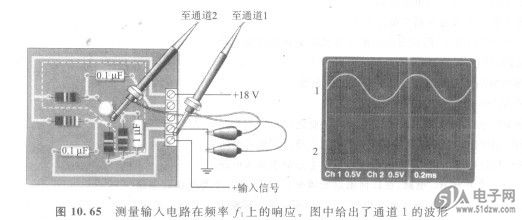

    图10. 65测量输入电路在频率f1上的响应。图中给出了通道1的波形
    第二步：测量频率上的响应。参考图10.65。输入信号电压加到了放大器电路板并在示波器的通道1上进行显示，通道2连接到电路板的某一点。确走将通道2的探头连接到电路的哪一点上，以及应该显示的频率和电压。
    第三步：测量频率上的响应。参考图10.66和图10. 65中的电路板。将显示于示波器通道1上的输入信号电压加到放大器电路板上。确定应该在通道2上显示的频率和电压。

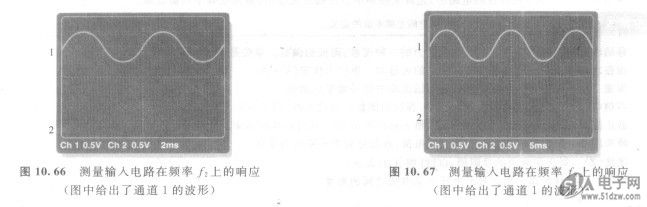

    图10.66测量输入电路在频率f2上的响应


    说明在第二步和第三步中确定的通道2波形之间的不同。解释其不同的原因。
    第四步：测量频率f3上的响应。参考图10. 67和图10. 65中的电路板。将显示于示波器通道l上的输入信号电压加到放大器电路板上。确定应该在通道2上显示的频率和电压。


    说明在第三步和第四步中确定的通道2波形之间的不同。解释其不同的原因。
