利用电容将输入信号耦合到了具有分压器偏置的放大器。在本次作业中，IS61LV6416-8TL-TR将对一个类似的放大器的输入电路的电压进行检测，以确定它如何随着输入信号频率的变化而变化。如果电容上的电压降太大，将会对放大器的整体性能产生不利的影响。要完成本次作业，不必熟悉放大器电路的细节，但是在开始向下进行之前，应该复习一下第9章中的应用作业。

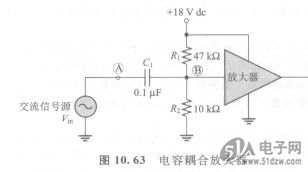

    正如在第9章中所学过的，图10.63中的耦合电容器(C)将输入信号送到放大器的输入端（从A点到B点），而且不会对B点上由电阻分压器(Ri和R2)产生的直流电平产生影响。如果输入频率足够高，以至于耦舍电容的容抗小到可以忽略不计，电容器上基本就不会有交流信号电压的损失。当信号频率降低时，容抗增加，电容器上的交流信号压降会增加。这将会降低放大器的输出电压。

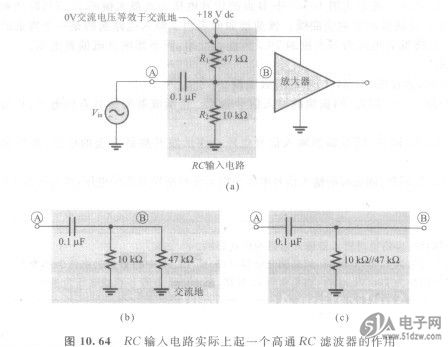

    从输入信号源（A点）耦合到放大器输入端（B点）的信号电压的大小由图10.63中的电容值和直流偏置电阻的值决定（假设该放大器没有加载效应）。这些元件实际上构成了一个高通RC滤波器，如图10.64所示。就交流信号源而言，分压器偏置电阻实际上是相互并联的。R的下端接地，而R的上端接直流源电压，如图10.64(a)所示。因为在+18V直流端上没有交流电压，所以Ri的上端处于交流oV，称之为交流地。该电路变成一个有效的高通RC滤波器的过程如图10.64(b)和图10. 64(c)所示。
