由3AD18型功率管组成的乙类推挽功率放大器电路
发布时间:2013/9/26 20:54:06 访问次数:10602
经三极管VT1与VT2放大的正、负半周信号,3AD18在输出变压器的二次绕组合成一个完整的正弦波形,共同完成了对信号的放大工作。
在图3-39 (a)所示电路中,没有给三极管设置静态工作点。由于三极管输入特性曲线的非线性,在输入信号很小时,三极管工作在特性曲线的根部,将使输入信号电流的底部出现失真。由于两只功放管轮流工作,经放大后,输出电压也会在正、负半周的交界部产生同样的失真.如图3 -39 (b)所示。对放大器来说,这是不允许的。
给三极管加直流偏置是克服交越失真的有效办法。给三极管加微弱的瓣;正向偏置,使三极管工作在甲乙类工作状态。如果偏置过高,三极管将工作在甲类工作状态;那么,在克服交越失真的同时,将会使电路的效率大大降低。克服了交越失真的甲乙类推挽功率放大电路,如图3-39所示。图中,Rbl与Rb2是直流偏置电阻。

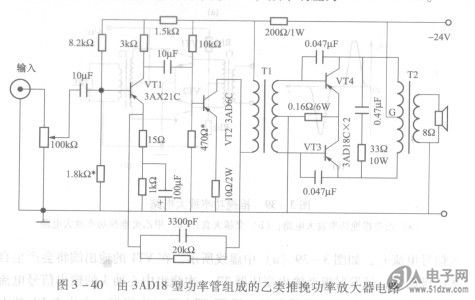

由3 AD18型功率管组成的乙类推挽功率放大器电路如图3 -40所示。该放大器的输出功率为25W,频率响应为30~ 10 000Hz。
图3-40 由3AD18型功率管组成的乙类推挽功率放大器电路在设计功率放大器时,因功放管工作在极限状态,所以散热
措施非常重要。对于功率较大的功率放大电路,应将功放管配以面积合适的散热片。散热片最好是铜质或铝质材料制成的。功率放大采用对管时,功率放大管的参数要相同,或非常接近,否则会破坏电路的对称性,使信号产生失真,影响放大器的性能。另外,电路中尽量少用可变电阻器,防止出现接触不良现象,破坏电路的静态工作点,甚至烧坏功率管。
经三极管VT1与VT2放大的正、负半周信号,3AD18在输出变压器的二次绕组合成一个完整的正弦波形,共同完成了对信号的放大工作。
在图3-39 (a)所示电路中,没有给三极管设置静态工作点。由于三极管输入特性曲线的非线性,在输入信号很小时,三极管工作在特性曲线的根部,将使输入信号电流的底部出现失真。由于两只功放管轮流工作,经放大后,输出电压也会在正、负半周的交界部产生同样的失真.如图3 -39 (b)所示。对放大器来说,这是不允许的。
给三极管加直流偏置是克服交越失真的有效办法。给三极管加微弱的瓣;正向偏置,使三极管工作在甲乙类工作状态。如果偏置过高,三极管将工作在甲类工作状态;那么,在克服交越失真的同时,将会使电路的效率大大降低。克服了交越失真的甲乙类推挽功率放大电路,如图3-39所示。图中,Rbl与Rb2是直流偏置电阻。
由3 AD18型功率管组成的乙类推挽功率放大器电路如图3 -40所示。该放大器的输出功率为25W,频率响应为30~ 10 000Hz。
图3-40 由3AD18型功率管组成的乙类推挽功率放大器电路在设计功率放大器时,因功放管工作在极限状态,所以散热
措施非常重要。对于功率较大的功率放大电路,应将功放管配以面积合适的散热片。散热片最好是铜质或铝质材料制成的。功率放大采用对管时,功率放大管的参数要相同,或非常接近,否则会破坏电路的对称性,使信号产生失真,影响放大器的性能。另外,电路中尽量少用可变电阻器,防止出现接触不良现象,破坏电路的静态工作点,甚至烧坏功率管。
