下面简单介绍一例用压电陶瓷片来代替原来的按钮开关制作的敲击式门铃电路图供读者在制作中参考，LM3S6432-IQC50-A2对照音乐门铃找到相似之处，以加深对音乐集成电路的理解。

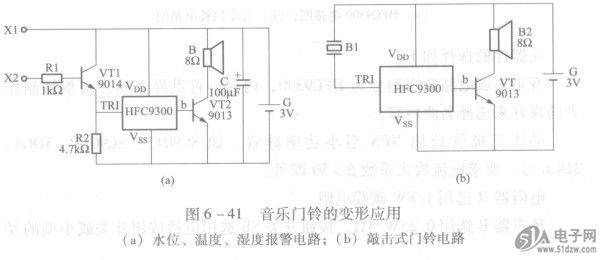

    敲击式门铃无需按钮开关，客人来访时，只要用手轻轻敲击房门，室内门铃就会奏出轻快的电子乐曲。敲击式门铃电路原理图如图6 -41 (b)所示。该门铃电路的特点是在HFC9300啬乐集成电路的触发端TRI与电源正端V。用一块压电陶瓷片Bl来代替原来的按钮SB开关，压电陶瓷片Bl固定在房门上。当有人敲门时，Bl受到机械振动，由于压电效应，它的两端就会产生感应电压，从而触发音乐集成电路工作，扬声器B2就会发出悦耳的电子乐曲声。
