活塞式吸锡器
发布时间:2013/10/2 17:25:51 访问次数:2635

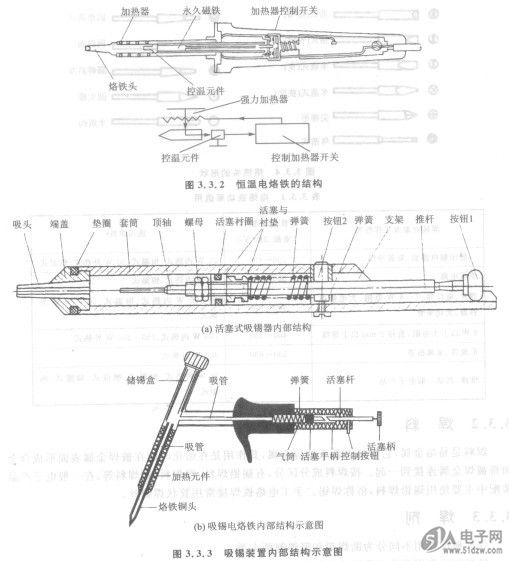

吸锡电烙铁是将电烙铁与活塞式M25P64-VME6TG吸锡器融为一体的拆焊工具。吸锡式电烙铁主要用于拆焊,与普通电烙铁相比,其烙铁头是空心的,而且多了一个吸锡装置,内部结构如图3.3.3所示,在操作时,先加热焊点,待焊锡熔化后,按动吸锡装置,焊锡被吸走,使元器件与印制板脱焊。使用方法是在电源接通3~5 min后,把活塞按下并卡住,将吸锡头对准欲拆元器件,待锡熔化后按下按钮,活塞上升,焊锡被吸入吸管。用力推动活塞三、四次,清除吸管内残留的焊锡,以便下次使用。吸锡器配有两个以上直径不同的吸头,可根据元器件引线的粗细选用。为适应不同焊接物面的需要,烙铁头有凿形、锥形、圆面形、圆尖锥形和半圆沟形等不同的形状,如图3.3.4所示。
吸锡电烙铁是将电烙铁与活塞式M25P64-VME6TG吸锡器融为一体的拆焊工具。吸锡式电烙铁主要用于拆焊,与普通电烙铁相比,其烙铁头是空心的,而且多了一个吸锡装置,内部结构如图3.3.3所示,在操作时,先加热焊点,待焊锡熔化后,按动吸锡装置,焊锡被吸走,使元器件与印制板脱焊。使用方法是在电源接通3~5 min后,把活塞按下并卡住,将吸锡头对准欲拆元器件,待锡熔化后按下按钮,活塞上升,焊锡被吸入吸管。用力推动活塞三、四次,清除吸管内残留的焊锡,以便下次使用。吸锡器配有两个以上直径不同的吸头,可根据元器件引线的粗细选用。为适应不同焊接物面的需要,烙铁头有凿形、锥形、圆面形、圆尖锥形和半圆沟形等不同的形状,如图3.3.4所示。
