根据控制要求，直接用启动标志Fl置位中间继电器KA6和KA8，HR10A-7J-4SC(73)并通过接触器KM6相KM8分别启动干燥器传送带及除湿风机；由300 s延时停机定时器T2及停止标志F2复位中间继电器KA6和KA8，并通过接触器KM6和KM8正常关闭对应干燥器传送带及除湿风机；由急停按钮SB3直接复位中间继电器KA6和KA8，并通过接触器KM6和KM8紧急关闭干燥器传送带及除湿风机；故障时，若在故障点之前，则直接用冷却带及切丝机的控制接触器KM9和KM10的常闭触点及启动定时器Tl0共同关闭干燥器传送带及除湿风机。干燥器传送带及除湿风机的控制程序在FC3中完成，如图3-13所示。
    IetTork 3：干燥器传送带及除湿风机控制

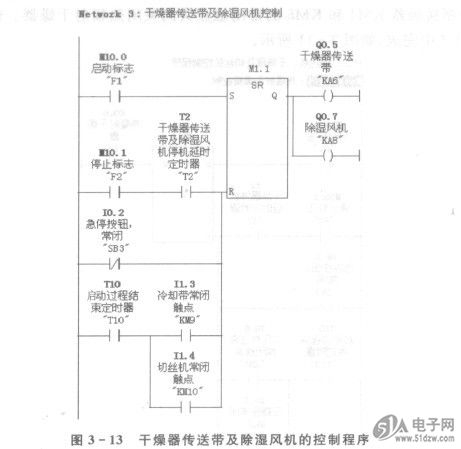

    图3 -13  干燥器传送带及除湿风机的控制程序


    用冷却带及切丝机的控制接触器KM9和KM10的常闭触点及停止标志F2共同启动300 s干燥器传送带及除湿风机的延时停机定时器T2，如图3-14所示。当按动急停按钮时，T2应立即复位。
    IetTork 4：干燥器传送带及除湿风机的延时停机定时器T2
    图3 -14干燥器传送带及除湿风机的延时停机定时器
