根据控制要求，可直接用启动标志Fl置位中间继电器KA7，HR10A-7J-4S(73)并通过接触器KM7正常启动热辐射干燥器；由20 s延时停机定时器Tl及停止标志F2复位中间继电器KA7，并通过KM7正常关闭热辐射干燥器；由急停按钮SB3直接复位中间继电器KA7，并通过KM7紧急关闭热辐射干燥器；故障时，若在故障点之前，则直接由启动过程结束定时器Tl0、二压传送带和三辊压的控制接触器KM4和KM5的常闭触点共同关闭热辐射干燥器。热辐射干燥器的控制程序在FC3中完成，如图3-11所示。
     图3 - 11热辐射干燥器的控制程序


    用二压传送带和三辊压的控制接触器KM4和KM5的常闭触点及停止标志F2共同启动20 s热辐射干燥器的延时停机定时器Tl，如图3-12所示。当按急停按钮时，Tl应立即复位。
    热辐射干燥器的20s停机延时定时器Tl

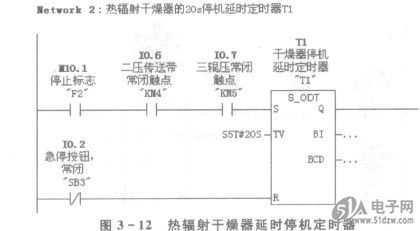

    图3 -12热辐射干燥器延时停机定时器
